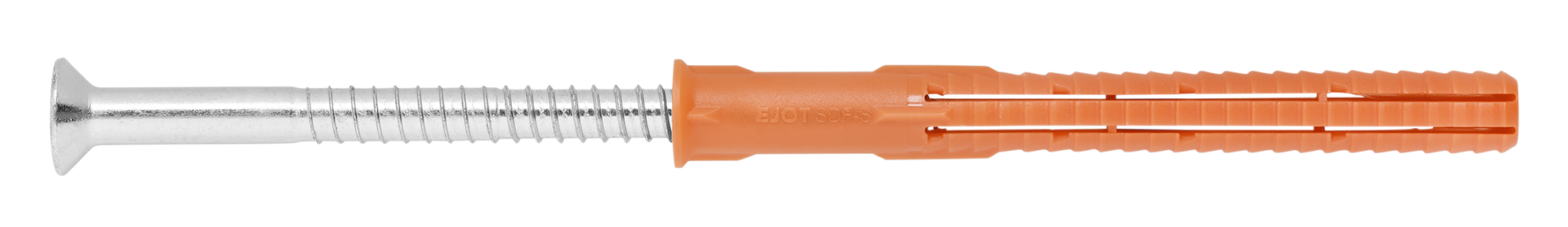

KARMITULPPA SDF-S 10 HX100-V TX40

Sinkityt ETA-hyväksytyt karmitulpat suurille kuormille, uppokanta
Hyväksytty kaikkiin yleisiin kiinnitysalustoihin.
Metallirakenteiden kiinnitykseen suositellaan SDF-KB- tulppia ja puurakenteiden kiinnitykseen SDF-S- tulppia.
Luotettava asennus myös ongelmallisiin rakennusmateriaaleihin optimoidun laajennusosan takia.
Voimakas pito radiaalisen laajenemisen johdosta.
Kromi VI-vapaa pinnoitus ruuveissa.
Kaksinkertainen lukitus varressa vääntöä vastaan turvallisen asennuksen takaamiseksi.
ZN kuiviin sisätiloihin ja väliaikaiseen ulkokäyttöön.

Tuotemateriaali Polyamidi / Teräs, sähkösinkitty
Pakkaukset rasia (pussi): 50 / tukku: 500 / lava: 12000
Paino 33.3 kg / 1000

Käyttökohteet:
Julkisivujen alusrakenteet
Kulmaraudat
Ikkunankarmit
Ovenkarmit
Paksut kappaleet
TV:n seinäkiinnikkeet
Kaapistot ja vaatekaapit
Pelkat

Kiinnitysalustat:
Hyväksytty kohteisiin:
Kevytbetoniharkko
Halkeillut betoni
Halkeilematon betoni
Reikätiili
Kalkkihiekkatiili onteloilla
Täystiili
Täyskalkkihiekkatiili

Sopii myös kohteisiin:
Kevytsoraharkko onteloilla
Luonnonkivi
Kevytsoraharkko umpinainen

Hyväksynnät / Todistukset
ETA-18/0039 + DoPs

Tekniset tiedot
Asennustiedot
Koko 10
Pituus (L) 100
Kärki T40
Kiinnitettävä ainespaksuus (Tfix ) 30
Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 10,5
Porareiän halkaisija (d0) ? 10
Min. porareiän syvyys 80
Porareiän syvyys (h1) 80
Asennussyvyys (Hnom) 70

Suorituskyky

Kiinnitysalusta
Kaikki Cracked concrete C12/15 Non-cracked concrete C12/15 Solid clay brick fb = 20,5 N/mm2 Solid sand-lime brick fb = 20 N/mm2 Kaikki

Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeillut betoni C12/15 NRec 70 mm Veto 1.8 kN
Halkeillut betoni C12/15 V Rec 70 mm Leikkaus 5.3 kN
Halkeilematon betoni C12/15 NRec 70 mm Veto 1.8 kN
Halkeilematon betoni C12/15 VRec 70 mm Leikkaus 5.3 kN
Savitäystiili fb = 20,5 N/mm² NRec 70 mm Veto 1.1 kN
Savitäystiili fb = 20,5 N/mm² VRec 70 mm Leikkaus 1.1 kN
Kalkkihiekkatäystiili fb = 20 N/mm² NRec 70 mm Veto 1.3 kN
Kalkkihiekkatäystiili fb = 20 N/mm² VRec 70 mm Leikkaus 1.3 kN
