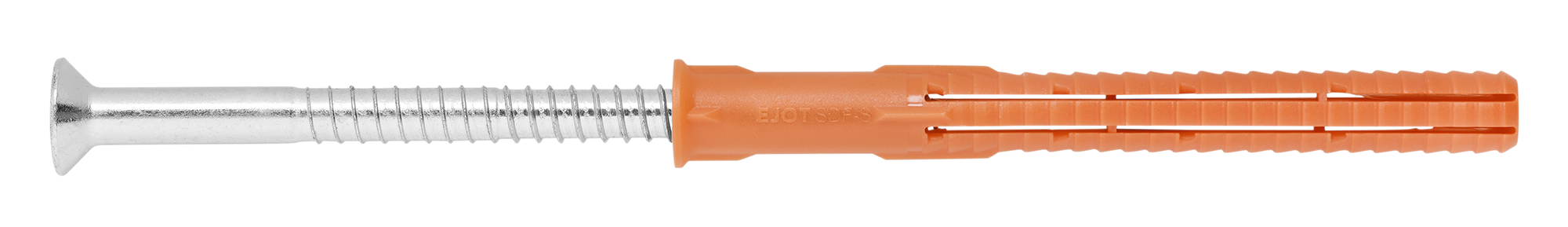

KARMITULPPA SDF-S-10Hx80-V TX40

Sinkityt ETA-hyväksytyt karmitulpat suurille kuormille, uppokanta
  Hyväksytty kaikkiin yleisiin kiinnitysalustoihin.
  Metallirakenteiden kiinnitykseen suositellaan SDF-KB- tulppia ja puurakenteiden kiinnitykseen SDF-S- tulppia.
  Luotettava asennus myös ongelmallisiin rakennusmateriaaleihin optimoidun laajennusosan takia.
  Voimakas pito radiaalisen laajenemisen johdosta.
  Kromi VI-vapaa pinnoitus ruuveissa.
  Kaksinkertainen lukitus varressa vääntöä vastaan turvallisen asennuksen takaamiseksi.
  ZN kuiviin sisätiloihin ja väliaikaiseen ulkokäyttöön.

Yleiskatsaus
Tuotemateriaali Polyamidi / Teräs, sähkösinkitty
Pakkaukset rasia (pussi): 50 / tukku: 500 / lava: 12000
Paino 26.2 kg / 1000
GTIN-13 5902308560604

Käyttökohteet
  Julkisivujen alusrakenteet
  Kulmaraudat
  Ikkunankarmit
  Ovenkarmit
  Paksut kappaleet
  TV:n seinäkiinnikkeet
  Kaapistot ja vaatekaapit
  Pelkat

Kiinnitysalustat
Hyväksytty kohteisiin:
  Kevytbetoniharkko
  Halkeillut betoni
  Halkeilematon betoni
  Reikätiili
  Kalkkihiekkatiili onteloilla
  Täystiili
  Täyskalkkihiekkatiili

Sopii myös kohteisiin:
  Kevytsoraharkko onteloilla
  Luonnonkivi
  Kevytsoraharkko umpinainen

Hyväksynnät / Todistukset
ETA-10/0305 + DoPs
ETA-18/0039 + DoPs
Palonkestävyys (ETA-10/0305)
Palonkestävyys (ETA-18/0039)

Asennustiedot
Koko 10
Pituus (L) 80
Kärki T40
Kiinnitettävä ainespaksuus (Tfix ) 10

Asennusohjeet:
Kiinnitettävän aineen vapaareikä (Df) 10,5
Porareiän halkaisija (d0) ? 10
Min. porareiän syvyys 80
Porareiän syvyys (h1) 80
Asennussyvyys (Hnom) 70

Suorituskyky
Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeillut betoni C12/15 NRec 70 mm Veto 1.8 kN
Halkeillut betoni C12/15 VRec 70 mm Leikkaus 5.3 kN
Halkeilematon betoni C12/15 NRec 70 mm Veto 1.8 kN
Halkeilematon betoni C12/15 VRec 70 mm Leikkaus 5.3 kN

Savitäystiili fb = 20,5 N/mm² NRec 70 mm Veto 1.1 kN
Savitäystiili fb = 20,5 N/mm² VRec 70 mm Leikkaus 1.1 kN
Kalkkihiekkatäystiili fb = 20 N/mm² NRec 70 mm Veto 1.3 kN
Kalkkihiekkatäystiili fb = 20 N/mm² VRec 70 mm Leikkaus 1.3 kN

Kevytsora onteloilla fb = 2,7 MN/m² NRec 70 mm Veto 0.3 kN
Kevytsora umpinainen fb = 3 MN/m² VRec 70 mm Leikkaus 0.4 kN
Kevytsora eristekerroksella fb = 4 MN/m²² NRec 70 mm Veto 0.55 k
N
Kevytbetoni AAC 2,5² VRec 70 mm Leikkaus 0.4 kN
Kevytbetoni AAC 4,0 VRec 70 mm Leikkaus 0,55 kN

Kalkkihiekkatiili onteloilla fb = 20 N/mm² NRec 70 mm Leikkaus 1,00 kN
