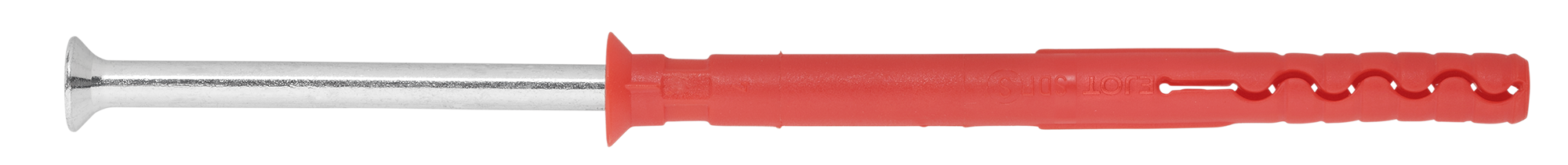

KARMITULPPA SDF-S-8Vx80-V TX30

Sinkityt ETA-hyväksytyt kasimilliset karmitulpat keskiraskaisiin kiinnityksiin, uppokanta
  Läpiasennuksiin tarkoitettu 8 mm:n nailontulppa soveltuu kevyiden ja keskiraskaiden puurakenteiden kiinnitykseen.
  Sopii myös kevyisiin, halkaisijaltaan pienempää karmitulppaa vaativiin kiinnityksiin.
  Kromi VI-vapaa pinnoitus ruuveissa.
  ZN kuiviin sisätiloihin ja väliaikaiseen ulkokäyttöön

Tuotemateriaali Polyamidi / Teräs, sähkösinkitty
Pakkaukset rasia (pussi): 50 / tukku: 250 / lava: 14000
Paino 16.8 kg / 1000
GTIN-13 5902308560659

Käyttökohteet
  Verhoukset
  Kaapistot
  Listat ja sisustuslevyt
  Alusrakenteet
  Koolaukset
  Aluspuut
Kiinnitysalustat
  Hyväksytty kohteisiin:
  Halkeillut betoni
  Halkeilematon betoni
  Täystiili
  Täyskalkkihiekkatiili

Hyväksynnät / Todistukset
ETA-15/0387 + DoPs
ETA-18/0428 + DoPs
Palonkestävyys (ETA-15/0387)

Asennustiedot
Koko 8
Pituus (L) 80
Kärki T30
Kiinnitettävä ainespaksuus (Tfix ) 30

Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 8,5
Porareiän halkaisija (d0) Ø 8
Min. porareiän syvyys 60
Porareiän syvyys (h1) 60
Asennussyvyys (Hnom) 50

Suorituskyky
Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeillut betoni C12/15 NRec 50 mm Veto 1.8 kN
Halkeillut betoni C12/15 VRec 50 mm Leikkaus 1.3 kN
Halkeilematon betoni C12/15 NRec 50 mm Veto 1.8 kN
Halkeilematon betoni C12/15 VRec 50 mm Leikkaus 1.3 kN
Halkeillut betoni C20/25 NRec 50 mm Veto 2.6 kN
Halkeillut betoni C20/25 VRec 50 mm Leikkaus 0.8 kN
Halkeilematon betoni C20/25 NRec 50 mm Veto 2.6 kN
Halkeilematon betoni C20/25 VRec 50 mm Leikkaus 0.8 kN
Savitäystiili fb = 20,5 N/mm² NRec 50 mm Veto 0.6 kN
Savitäystiili fb = 20,5 N/mm² VRec 50 mm Leikkaus 0.6 kN
Kalkkihiekkatäystiili fb = 20 N/mm² NRec 50 mm Veto 0.7 kN
Kalkkihiekkatäystiili fb = 20 N/mm² VRec 50 mm Leikkaus 0.7 kN
