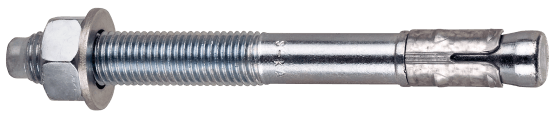

KIILA-ANKKURI 10/50X132 SINK. SW 17

Huippuluokan ETA Optio 1 -hyväksytyt sähkösinkityt kiila-ankkurit kuiviin käyttöolosuhteisiin
Maailman ainoat Suomessa valmistetut kiila-ankkurit!
Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuus on merkitty ankkurin runkoon.
S-KA-asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
ZN kuiviin sisätiloihin ja väliaikaiseen ulkokäyttöön

Muut koodit
SNRO 1356310 /
Tuotemateriaali Teräs, sähkösinkitty
Pakkaukset rasia (pussi): 25 / tukku: 125 / lava: 7000

Paino
79,2kg / 1000

Käyttökohteet:
Teräsrakenteet
Pilarien pohjalevyt
Istuimet
Turvakaiteet
Kaapelihyllyt
Käsijohteet
Tikapuut
Julkisivujärjestelmät

Kiinnitysalustat:
Hyväksytty kohteisiin:
Halkeillut betoni
Halkeilematon betoni

Sopii myös kohteisiin:
Luonnonkivi

Hyväksynnät
ETA-08/0173 + DoPs,
TC 6236-21
CE 0809-CPR-1078,
Palonkestävyys ETA-08/0173,
Seismisten kuormitusten kesto ETA-08/0173

Asennustiedot
Koko M10
Pituus (L) 132
Kierre (f) 87
Avainväli (SW) 17
Kiinnitettävä ainespaksuus (Tfix ) 50

Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 12
Porareiän halkaisija (d0) 10
Min. porareiän syvyys 75
Porareiän syvyys (h1) 75
Asennussyvyys (Hnom] 68
Tehollinen asennussyvyys (Hef) 60
Kiristysmomentti (Tinst) 35

Suorituskyky
Halkeilematon betoni C20/25 NRec 68 mm Veto 6.3 kN
Halkeilematon betoni C20/25 VRec 68 mm Leikkaus 10.3 kN
Halkeillut betoni C20/25 NRec 68 mm Veto 3.6 kN
Halkeillut betoni C20/25 VRec 68 mm Leikkaus 10.3 kN
