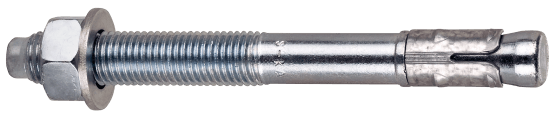

KIILA-ANKKURI 12/50X148 SINK. SW19

Kiila-ankkuri S-KA 12/50 ZN
Huippuluokan ETA Optio 1 -hyväksytyt sähkösinkityt kiila-ankkurit kuiviin käyttöolosuhteisiin
  Maailman ainoat Suomessa valmistetut kiila-ankkurit!
  Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
  Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
  Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuus on merkitty ankkurin runkoon.
  S-KA-asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
  ZN kuiviin sisätiloihin ja väliaikaiseen ulkokäyttöön.
Muut koodit
  / LVI 3253085
Tuotemateriaali Teräs, sähkösinkitty
Pakkaukset rasia (pussi): 20 / tukku: 100 / lava: 5600
Paino 127.3 kg / 1000

Käyttökohteet
  Teräsrakenteet
  Pilarien pohjalevyt
  Istuimet
  Turvakaiteet
  Kaapelihyllyt
  Käsijohteet
  Tikapuut
  Julkisivujärjestelmät
Kiinnitysalustat
Hyväksytty kohteisiin:
  Halkeillut betoni
  Halkeilematon betoni
Sopii myös kohteisiin:
  Luonnonkivi

Hyväksynnät:
ETA-08/0173 + DoPs
TC 6236-21
CE 0809-CPR-1078
Palokestävyys ETA-08/0173
Seismisten kuormitusten kesto ETA-08/0173

Asennustiedot
Koko M12
Pituus (L) 148
Kierre (f) 98
Avainväli (SW) 19
Kiinnitettävä ainespaksuus (Tfix ) 50

Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 14
Porareiän halkaisija (d0) ? 12
Min. porareiän syvyys 90
Porareiän syvyys (h1) 90
Asennussyvyys (Hnom) 81
Tehollinen asennussyvyys (Hef) 70
Kiristysmomentti (Tinst) 50

Suorituskyky
Halkeilematon betoni C20/25 NRec 81 mm Veto 7.9 kN
Halkeilematon betoni C20/25 VRec 81 mm Leikkaus 13.1 kN
Halkeillut betoni C20/25 NRec 81 mm Veto 4.8 kN
Halkeillut betoni C20/25 VRec 81 mm Leikkaus 13.1 kN
