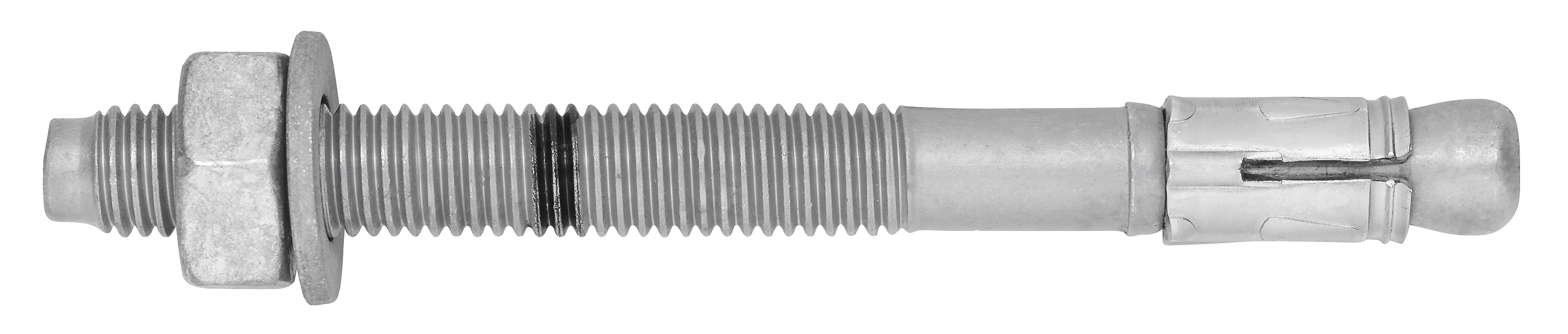

KIILA-ANKKURI S-KAK+ 10/100/80X162 KZN

Varastossa

Pakkauskoko: 25

  • Tuotekoodi: KAKP10/80
  • Viivakoodi 6416031033315
  • Myyntierä: 25
  • Paino: 9,6 kg/100
  • Muu tuotenro: 9640003331
  • Tullikoodi: 73181900
  • Normi: Kiila-ankkuri
  • VE-normi: S-KAK
  • Kauppanimi: Kiila-ankkuri S-KAK+
  • Brändi: SORMAT
  • Alkuperämaa: FI
  • Läpimitta: 10
  • Pituus: 162
  • Lujuus/kiinnitysvara: 100/80
  • Pinta/materiaali: KZN HDG
  • Väännin: SW17
  • Malli: S-KAK+
  • Koko: M10/40/20 x 162 mm

Kiila-ankkuri S-KAK+ 10/100/80 KZN

Huippuluokan parannetut ETA Optio 1 -hyväksytyt kuumasinkityt kiila-ankkurit
Maailman ainoat Suomessa valmistetut kiila-ankkurit, nyt uudistettuna!
Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuudet on merkitty ankkurin runkoon. Ankkurin päässä kirjainkoodaus, josta tunnistaa ankkurin pituuden.
Tyypeillä M8, M10 ja M12 on kaksi eri asennussyvyyttä.
S-KA-asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
KZN kuiviin ja kosteisiin sisätiloihin ja ulkokäyttöön sisämaan maaseudulla.

Muut koodit SNRO 1324108 / LVI 3253693
Tuotemateriaali Teräs, kuumasinkitty
Pakkaukset rrasia (pussi): 25 / tukku: 125 / lava: 7000
Paino 96,0 kg / 1000
GTIN-13 6416031033315

Käyttökohteet:
Teräsrakenteet
Pilarien pohjalevyt
Istuimet
Turvakaiteet
Kaapelihyllyt
Käsijohteet
Tikapuut
Julkisivujärjestelmät

Kiinnitysalustat:
Hyväksytty kohteisiin:
Halkeillut betoni
Halkeilematon betoni
Sopii myös kohteisiin:
  Luonnonkivi

Hyväksynnät / Todistukset
ETA-16/0934 + DoPs
0809-CPR-1252
Fire resistance (ETA-16/0934)

Asennustiedot
Koko M10
Pituus (L) 162
Kierre (f) 115
Avainväli (SW) 17
Kiinnitettävä ainespaksuus (Tfix ) 100/80

Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 12
Porareiän halkaisija (d0) Ø 10
Min. porareiän syvyys 55/75
Porareiän syvyys (h1) 55/75
Asennussyvyys (Hnom) 48/68
Tehollinen asennussyvyys (Hef) 40/60
Kiristysmomentti (Tinst) 30

Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 48 mm Veto 5.7 kN
Halkeilematon betoni C20/25 VRec 48 mm Leikkaus 11.7 kN
Halkeilematon betoni C20/25 NRec 68 mm Veto 9.0 kN
Halkeilematon betoni C20/25 VRec 68 mm Leikkaus 11.7 kN
Halkeillut betoni C20/25 NRec 48 mm Veto 4.1 kN
Halkeillut betoni C20/25 VRec 48 mm Leikkaus 11.7 kN
Halkeillut betoni C20/25 NRec 68 mm Veto 5.7 kN
Halkeillut betoni C20/25 VRec 68 mm Leikkaus 11.7 kN
