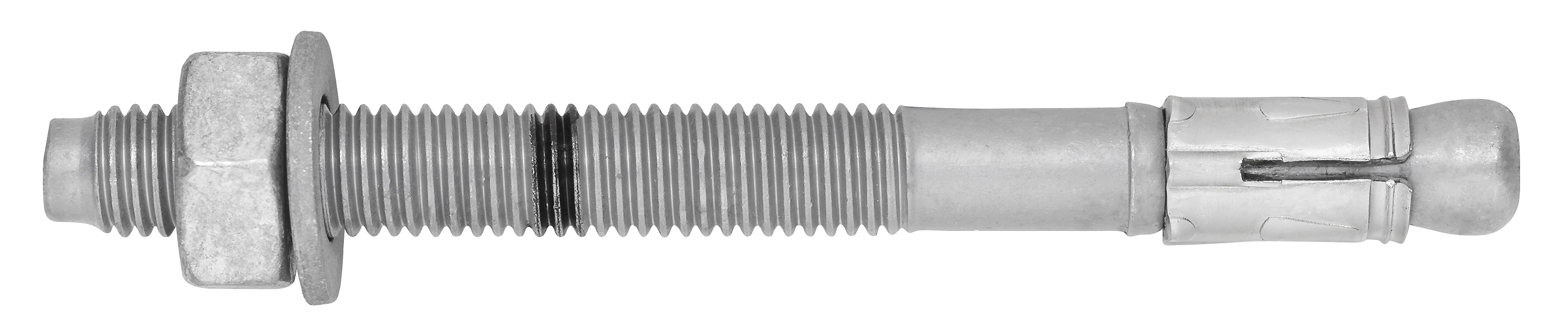

KIILA-ANKKURI S-KAK+ 10/70/50X132 KZN

Huippuluokan parannetut ETA Optio 1 -hyväksytyt kuumasinkityt kiila-ankkurit
Maailman ainoat Suomessa valmistetut kiila-ankkurit, nyt uudistettuna!
Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuudet on merkitty ankkurin runkoon. Ankkurin päässä kirjainkoodaus, josta tunnistaa ankkurin pituuden.
Tyypeillä M8, M10 ja M12 on kaksi eri asennussyvyyttä.
S-KA-asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
KZN kuiviin ja kosteisiin sisätiloihin ja ulkokäyttöön sisämaan maaseudulla.

Pakkaus
Kartonki: 25 / Pakkaus: 125 /
Lava: 7000
Paino
80.8 g
EAN
6416031033292
Sopivat olosuhteet
Kuivat sisätilat, Kosteat tilat,
maaseutualueet

Käyttökohteet:
Teräsrakenteet
Pilarien pohjalevyt
Istuimet
Turvakaiteet
Kaapelihyllyt
Käsijohteet
Tikapuut
Julkisivujärjestelmät

Kiinnitysalustat:
Hyväksytty kohteisiin:
Halkeillut betoni
Halkeilematon betoni
Sopii myös kohteisiin:
Luonnonkivi

Hyväksynnät / Todistukset
ETA-16/0934 + DoPs
Seisminen hyväksyntä (ETA-16/0934)
Palohyväksyntä (ETA-16/0934)
CE-merkki (ETA-16/0934)

Tekniset tiedot
Pituus (L) 132 mm
Porareiän halkaisija (d0) 10 mm
Kiinnitettävä ainespaksuus (tfix,1) 70 mm
Kiinnitettävä ainespaksuus (tfix,2) 50 mm
Kierre M10
Kiinnitettävän aineen vapaareikä (df) 12 mm
Asennussyvyys (hnom,1) 48 mm
Asennussyvyys (hnom,2) 68 mm
Tehollinen asennussyvyys (hef,1) 40 mm
Tehollinen asennussyvyys (hef,2) 60 mm
Porareiän syvyys (h1,1) 55 mm
Porareiän syvyys (h1,2) 75 mm
Kierteen pituus (f) 87 mm
Kiristysmomentti max (Nm) (Tinst) 30
Minimi kiinnitysalustan paksuus (hmin,1) 100 mm
Minimi kiinnitysalustan paksuus (hmin,2) 120 mm
SNRO 1324107
LVI-numero 3253692

Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 48 mm Veto 5.7 kN
Halkeilematon betoni C20/25 VRec 48 mm Leikkaus 11.7 kN
Halkeilematon betoni C20/25 NRec 68 mm Veto 9.0 kN
Halkeilematon betoni C20/25 VRec 68 mm Leikkaus 11.7 kN
Halkeillut betoni C20/25 NRec 48 mm Veto 4.1 kN
Halkeillut betoni C20/25 VRec 48 mm Leikkaus 11.7 kN
Halkeillut betoni C20/25 NRec 68 mm Veto 5.7 kN
Halkeillut betoni C20/25 VRec 68 mm Leikkaus 11.7 kN
