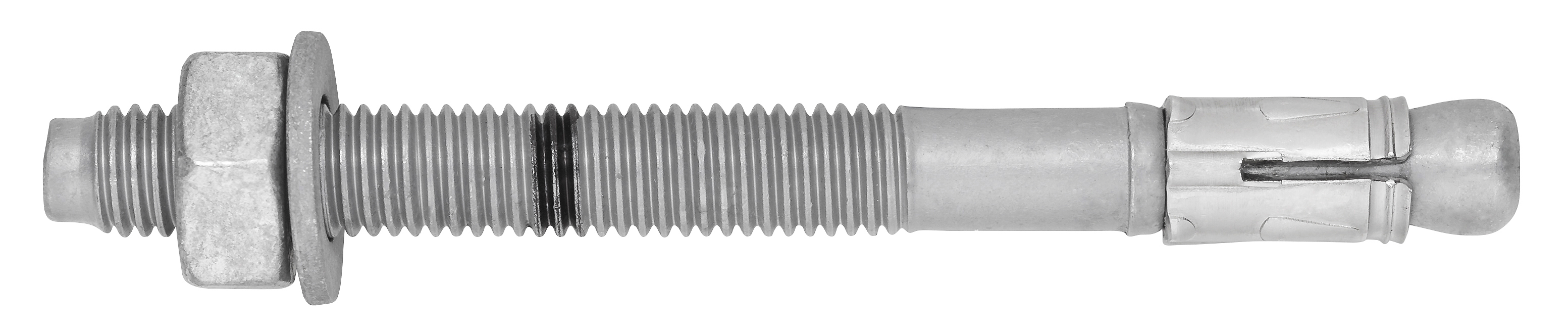

KIILA-ANKKURI S-KAK+ 12/40/20 X118 KZN

Varastossa

Pakkauskoko: 20

  • Tuotekoodi: KAKP12/20
  • Viivakoodi 6416031033421
  • Myyntierä: 20
  • Paino: 10,74 kg/100
  • Muu tuotenro: 9640003342
  • Tullikoodi: 73181900
  • Normi: Kiila-ankkuri
  • VE-normi: S-KAK
  • Kauppanimi: Kiila-ankkuri S-KAK+
  • Brändi: SORMAT
  • Alkuperämaa: FI
  • Läpimitta: 12
  • Pituus: 118
  • Lujuus/kiinnitysvara: 20
  • Pinta/materiaali: KZN HDG
  • Väännin: SW19
  • Malli: S-KAK+
  • Koko: M12/40/20 x 118 mm

Kiila-ankkuri S-KAK+ 12/40/20 KZN

Huippuluokan parannetut ETA Optio 1 -hyväksytyt kuumasinkityt kiila-ankkurit

Maailman ainoat Suomessa valmistetut kiila-ankkurit, nyt uudistettuna!
Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuudet on merkitty ankkurin runkoon. Ankkurin päässä kirjainkoodaus, josta tunnistaa ankkurin pituuden.
Tyypeillä M8, M10 ja M12 on kaksi eri asennussyvyyttä.
S-KA-asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
KZN kuiviin ja kosteisiin sisätiloihin ja ulkokäyttöön sisämaan maaseudulla.

Muut koodit SNRO 1324111 / LVI 3253696
Tuotemateriaali Teräs, kuumasinkitty
Pakkaukset rasia (pussi): 20 / tukku: 100 / lava: 5600
Paino 107.4 kg / 1000
GTIN-13 6416031033421

Käyttökohteet:
Teräsrakenteet
Pilarien pohjalevyt
Istuimet
Turvakaiteet
Kaapelihyllyt
Käsijohteet
Tikapuut
Julkisivujärjestelmät

Kiinnitysalustat
Hyväksytty kohteisiin:
  Halkeillut betoni
  Halkeilematon betoni
Sopii myös kohteisiin:
  Luonnonkivi

Hyväksynnät / Todistukset
ETA-16/0934 + DoPs
0809-CPR-1252
Fire resistance (ETA-16/0934)

Asennustiedot
Koko M12
Pituus (L) 118
Kierre (f) 68
Avainväli (SW) 19
Kiinnitettävä ainespaksuus (Tfix ) 40/20

Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 14
Porareiän halkaisija (d0) Ø 12
Min. porareiän syvyys 70/90
Porareiän syvyys (h1) 70/90
Asennussyvyys (Hnom) 61/81
Tehollinen asennussyvyys (Hef) 50/70
Kiristysmomentti (Tinst) 60

Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 61 mm Veto 8.3 kN
Halkeilematon betoni C20/25 VRec 61 mm Leikkaus 17.1 kN
Halkeilematon betoni C20/25 NRec 81 mm Veto 11.9 kN
Halkeilematon betoni C20/25 VRec 81 mm Leikkaus 17.1 kN
Halkeillut betoni C20/25 NRec 61 mm Veto 5.8 kN
Halkeillut betoni C20/25 VRec 61 mm Leikkaus 16.5 kN
Halkeillut betoni C20/25 NRec 81 mm Veto 7.6 kN
Halkeillut betoni C20/25 VRec 81 mm Leikkaus 17.1 kN
