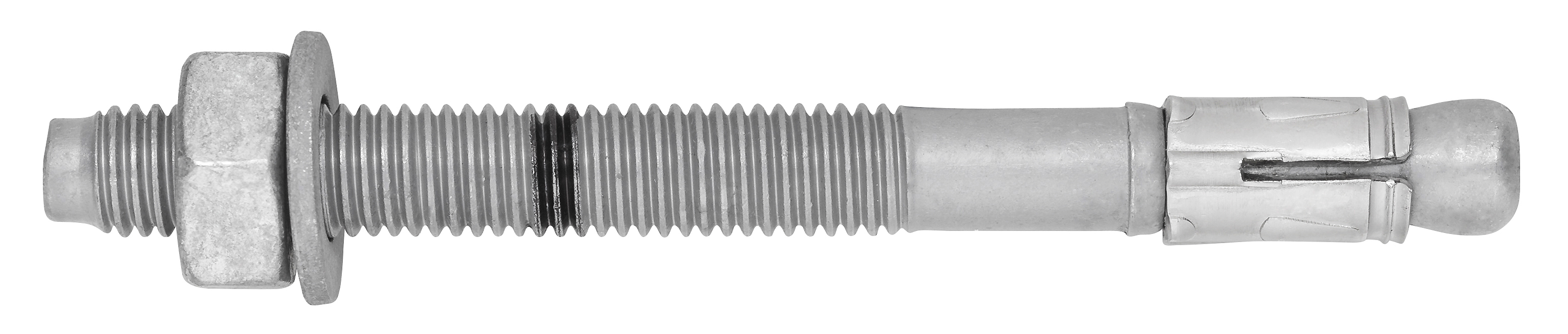

KIILA-ANKKURI S-KAK+ 16/60X178 KZN SW24

Huippuluokan parannetut ETA Optio 1 -hyväksytyt kuumasinkityt kiila-ankkurit
  Maailman ainoat Suomessa valmistetut kiila-ankkurit, nyt uudistettuna!
  Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
  Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
  Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuudet on merkitty ankkurin runkoon. Ankkurin päässä kirjainkoodaus, josta tunnistaa ankkurin pituuden.
  Tyypeillä M8, M10 ja M12 on kaksi eri asennussyvyyttä.
  S-KA-asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
  KZN kuiviin ja kosteisiin sisätiloihin ja ulkokäyttöön sisämaan maaseudulla.

Muut koodit SNRO 1324119 / LVI 3253723
Tuotemateriaali Teräs, kuumasinkitty
Pakkaukset rasia (pussi): 10 / tukku: 50 / lava: 2800
Paino 279,4 kg / 1000
GTIN-13 6416031033636

Käyttökohteet:
- Teräsrakenteet
- Pilarien pohjalevyt
- Istuimet
- Turvakaiteet
- Kaapelihyllyt
- Käsijohteet
- Tikapuut
- Julkisivujärjestelmät

Kiinnitysalustat:
Hyväksytty kohteisiin:
- Halkeillut betoni
- Halkeilematon betoni

Sopii myös kohteisiin:
- Luonnonkivi

Hyväksynnät / Todistukset
ETA-16/0934 + DoPs
0809-CPR-1252
Fire resistance (ETA-16/0934)

asennustiedot:
Koko M16
Pituus (L) 178
Kierre (f) 115
Avainväli (SW) 24
Kiinnitettävä ainespaksuus (Tfix ) 60

Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 18
Porareiän halkaisija (d0) Ø 16
Min. porareiän syvyys 110
Porareiän syvyys (h1) 110
Asennussyvyys (Hnom) 97
Tehollinen asennussyvyys (Hef) 85
Kiristysmomentti (Tinst) 110

Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 97 mm Veto 17.1 kN
Halkeilematon betoni C20/25 VRec 97 mm Leikkaus 30.9 kN
Halkeillut betoni C20/25 NRec 97 mm Veto 11.4 kN
Halkeillut betoni C20/25 VRec 97 mm Leikkaus 30.9 kN
