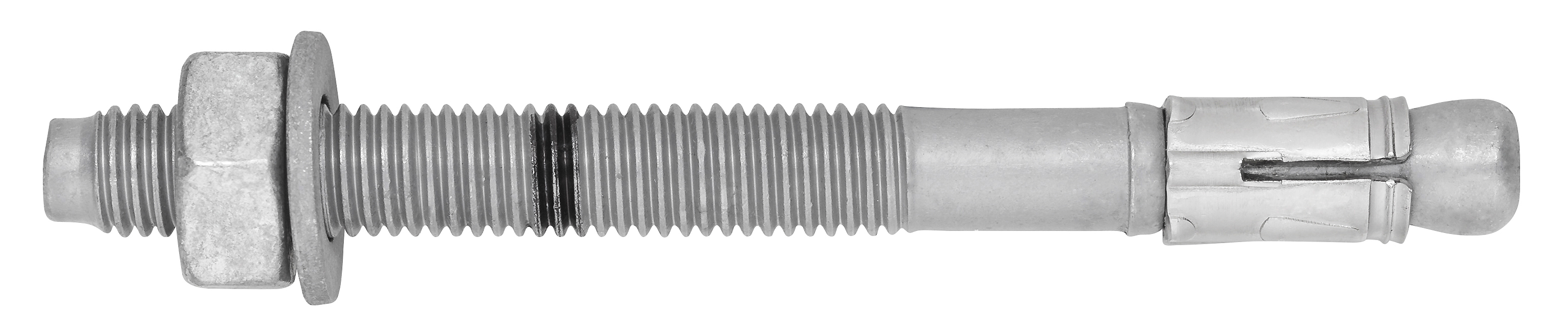

KIILA-ANKKURI S-KAK+ M8/63/50X115 KZN

Varastossa

Pakkauskoko: 40

  • Tuotekoodi: KAKP08/50
  • Viivakoodi 6416031033148
  • Myyntierä: 40
  • Paino: 4,35 kg/100
  • Muu tuotenro: 9640003314
  • Tullikoodi: 73181900
  • Normi: Kiila-ankkuri
  • VE-normi: S-KAK
  • Kauppanimi: Kiila-ankkuri S-KAK+
  • Brändi: SORMAT
  • Alkuperämaa: FI
  • Läpimitta: 8
  • Pituus: 115
  • Lujuus/kiinnitysvara: 50
  • Pinta/materiaali: KZN HDG
  • Väännin: SW13
  • Malli: S-KAK+
  • Koko: M8 /63/50 x 115 mm

Kiila-ankkuri S-KAK+ 8/63/50 KZN

Huippuluokan parannetut ETA Optio 1 -hyväksytyt kuumasinkityt kiila-ankkurit

Maailman ainoat Suomessa valmistetut kiila-ankkurit, nyt uudistettuna!
Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuudet on merkitty ankkurin runkoon. Ankkurin päässä kirjainkoodaus, josta tunnistaa ankkurin pituuden.
Tyypeillä M8, M10 ja M12 on kaksi eri asennussyvyyttä.
S-KA-asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
KZN kuiviin ja kosteisiin sisätiloihin ja ulkokäyttöön sisämaan maaseudulla.

Muut koodit SNRO 1324101 / LVI 3253686
Tuotemateriaali Teräs, kuumasinkitty
Pakkaukset rasia (pussi): 40 / tukku: 200 / lava: 11200
Paino 43.5 kg / 1000
GTIN-13 6416031033148

Käyttökohteet
Teräsrakenteet
Pilarien pohjalevyt
Istuimet
Turvakaiteet
Kaapelihyllyt
Käsijohteet
Tikapuut
Julkisivujärjestelmät

Kiinnitysalustat
Hyväksytty kohteisiin:
Halkeillut betoni
Halkeilematon betoni

Sopii myös kohteisiin:
Luonnonkivi

Hyväksynnät / Todistukset
ETA-16/0934 + DoPs
0809-CPR-1252
Fire resistance (ETA-16/0934)

Asennustiedot
Koko M8
Pituus (L) 115
Kierre (f) 35
Avainväli (SW) 13
Kiinnitettävä ainespaksuus (Tfix ) 63/50

Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 9
Porareiän halkaisija (d0) Ø 8
Min. porareiän syvyys 47/60
Porareiän syvyys (h1) 47/60
Asennussyvyys (Hnom) 40/53
Tehollinen asennussyvyys (Hef) 35/48
Kiristysmomentti (Tinst) 15

Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 40 mm Veto 3.8 kN
Halkeilematon betoni C20/25 VRec 40 mm Leikkaus 7.2 kN
Halkeilematon betoni C20/25 NRec 53 mm Veto 5.2 kN
Halkeilematon betoni C20/25 VRec 53 mm Leikkaus 7.2 kN
Halkeillut betoni C20/25 NRec 40 mm Veto 2.4 kN
Halkeillut betoni C20/25 VRec 40 mm Leikkaus 7.2 kN
Halkeillut betoni C20/25 NRec 53 mm Veto 4.0 kN
Halkeillut betoni C20/25 VRec 53 mm Leikkaus 7.2 kN
