Varastossa

Pakkauskoko: 50

  • Tuotekoodi: LAZN+10
  • Viivakoodi 6416031701023
  • Myyntierä: 50
  • Paino: 2,15 kg/100
  • Muu tuotenro: 9640070102
  • Tullikoodi: 73181900
  • Normi: Lyöntiankkuri
  • VE-normi: LA
  • Kauppanimi: Lyöntiankkuri J+
  • Brändi: SORMAT
  • Alkuperämaa: CN
  • Läpimitta: M10
  • Pituus: 40
  • Pinta/materiaali: Zn Zpl
  • Malli: J+
  • Koko: M10 x 40 mm

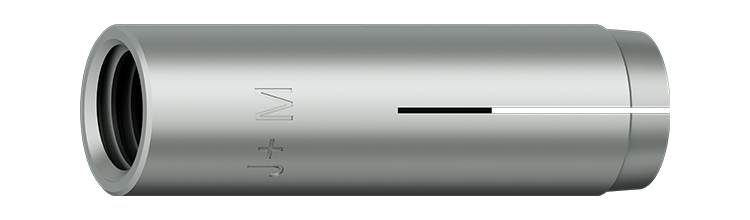

Lyöntiankkuri J+ 10 ZN

ETA-hyväksytyt lyöntiankkurit: nappivalinta kannatinjärjestelmiin
  Esiasennettavat lyöntiankkurit lyödään paikalleen asennustyökalulla.
  Ankkureissa on metriset kierteet pulteille ja tangoille.
  Sopiva pultin pituus on 1-1,5 x ankkurin nimelliskoko + kiinnitettävän kappaleen paksuus.
  Pieni vaadittu asennussyvyys helpottaa pään yläpuolelle tehtäviä asennuksia.
  Sopii mm. sprinklerijärjestelmiin.
  ZN kuiviin sisätiloihin ja väliaikaiseen ulkokäyttöön.

Muut koodit SNRO 1324035 / LVI 3255719
Tuotemateriaali Teräs, sähkösinkitty
Pakkaukset rasia (pussi): 50 / tukku: 600
Paino 21,5 kg / 1000
GTIN-13 6416031701023

Käyttökohteet
  Ripustusjärjestelmät
  Putket
  Ilmakanavat
  Sprinklerijärjestelmät
  Kaapelihyllyt
  Koneet
  Konsolit
  Sisäkaton kannattajat

Kiinnitysalustat
Hyväksytty kohteisiin:
  Halkeillut betoni
  Halkeilematon betoni
Sopii myös kohteisiin:
  Luonnonkivi

Hyväksynnät / Todistukset
ETA-22/0912 + DoPs
ETA-22/0913 + DoPs
Fire resistance (ETA-22/0912)

Koko M10
Pituus (L) 40
Kierre (f) 17

Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) <= 12
Porareiän halkaisija (d0)Ø 12
Min. porareiän syvyys 43
Porareiän syvyys (h1) 43
Asennussyvyys (Hnom) 40
Tehollinen asennussyvyys (Hef) 40
Kiristysmomentti (Tinst) max 17

Kiin.alusta Kuorm.tyyppi Kuorm. suunta Kuorm.arvo
Halkeilematon betoni C20/25 NRec Veto 4.2 kN
Halkeilematon betoni C20/25 VRec Leikkaus 5.0 kN
Halkeillut betoni C20/25 NRec Veto 1.7 kN
Halkeillut betoni C20/25 VRec Leikkaus 1.7 kN
