VAIJERINOSTOLENKKI LL M16 1,2T -h155mm

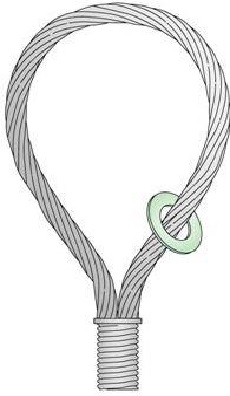

LL-Vaijerinostolenkkejä käytetään betonivalmisosien nostoeliminä yhdessä vastaavien M- tai Rd-kierteisten sisäkierrenostoankkureiden kanssa. Sisäkierrenostoankkureita ovat esim. DWL- ja DWK Käyräankkurit, SNA Suora-ankkurit, HA Hylsyankkurit ja HLA Laatta-ankkurit. LL-Vaijerinostolenkki muodostuu lenkin muotoon puristetusta teräsvaijerista ja siihen puristimella kiinnitetystä ulkokierreosasta. LL-Vaijerinostolenkkien rakenne mahdollistaa nostot 0° - 45° kulmilla. Vaijerinostolenkkeihin on merkitty valmistajan nimi, sallittu kuorma, kierrekoko ja -tyyppi. Vaijerinostolenkit ovat CE-merkittyjä Vaijerinostolenkkejä voidaan valmistaa tilauksesta eripituisella vaijerilla.

Materiaalit: ? Sinkitty teräsvaijeri DIN 3060 (DIN EN 12385-4) ? Vaijerin lujuusluokka: 1 770 N/mm2

aijerinostolenkkien käyttöohjeet
1. Käsittely ja käyttö
  Vaijerinostolenkit on kierrettävä sisäkierreankkurin pohjaan asti. Mahdollisesti likainen kierre on tarvittaessa puhdistettava.

Nostolenkkiä voidaan käyttää vasta kun betoni on saavuttanut riittävän lujuuden. Tarkista betonin riittävä lujuus käytettävän sisäkierrenostoankkurin käyttöohjeesta. Joissain tapauksissa taloudellisinta ja käytännöllisintä on jättää nostolenkit paikoilleen kunnes betonivalmisosat ovat määräpaikalla asennusvalmiina.

Tarkista, että nostokoukun säde on vähintään 1,5 x vaijerin halkaisija (d).
R

LL-Vaijerinostolenkkien sallitut nostokulmat:
Pidemmän kestoiän saavuttamiseksi, on suositeltavaa käyttää nostokoukkua, jonka säde on 5 kertaa suurempi kuin vaijerin halkaisija.

Nosto täytyy suorittaa niin että nostokulma ß < 45° ei ylity. Suuremmilla nostokulmilla on käytettävä LD-Nostosilmukkaa, PLPainelevylenkkiä tai LL-GVaijerinostolenkkiä.

2. Vaijerinostolenkkien kunnon tarkastus
Vaijerinostolenkkien kunto on tarkastettava säännöllisesti. Standardin DIN 3088 mukaan, vaijerinostolenkkejä ei pidä käyttää jos jokin seuraavista vahingoista on löydetty:
- 4 lankamurtumaa alueella, jonka pituus on 3 x vaijerin halkaisija
- 6 lankamurtumaa alueella, jonka pituus on 6 x vaijerin halkaisija
- 16 lankamurtumaa alueella, jonka pituus on 30 x vaijerin halkaisija
  - punosmurtuma tai puristuksen aiheuttama muodonmuutos
- mutkalle taipuneita kohtia tai pullistumia
- kierrevaurioita vaijeri-istukassa
- Huomattavia kulumia, korroosiovaurioita tai muita huomattavia vaurioita
