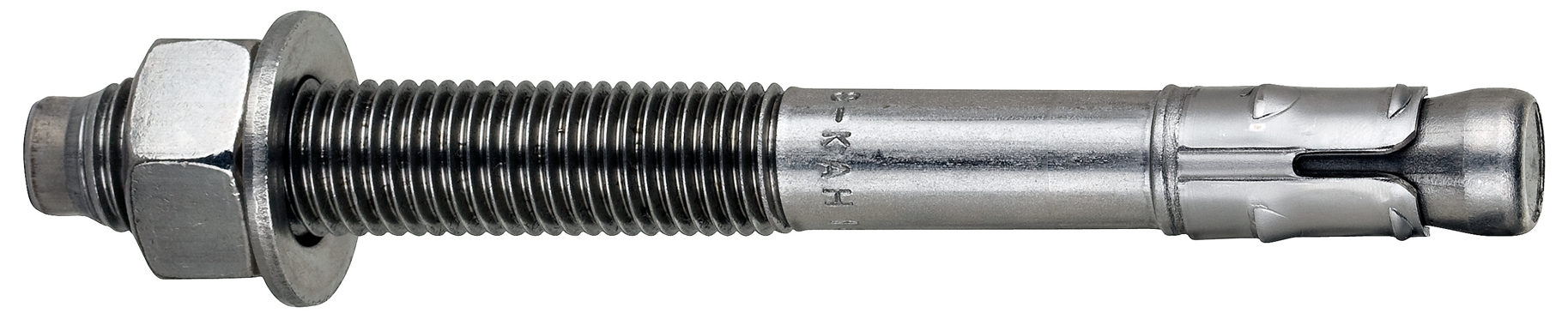

KIILA-ANKKURI 10/10X92 HST

Kiila-ankkuri S-KAH 10/10 HST A4
Huippuluokan ETA Optio 1 -hyväksytyt haponkestävät kiila-ankkurit
  Maailman ainoat Suomessa valmistetut kiila-ankkurit!
  Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
  Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
  Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuus on merkitty ankkurin runkoon. Lyhyet kiila-ankkurikoot on merkitty porareiän halkaisija x ankkurin kokonaispituus.
  S-KA-asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
  HST A4 sisä-, ulko- ja teollisuuskäyttöön.
Muut koodit SNRO 1356822 /
Tuotemateriaali Teräs, haponkestävä A4
Pakkaukset rasia (pussi): 40 / tukku: 200 / lava: 11200
Paino 59.7 kg / 1000
Käyttökohteet
  Teräsrakenteet
  Pilarien pohjalevyt
  Istuimet
  Turvakaiteet
  Kaapelihyllyt
  Käsijohteet
  Tikapuut
  Julkisivujärjestelmät
Kiinnitysalustat
Hyväksytty kohteisiin:
  Halkeillut betoni
  Halkeilematon betoni
Sopii myös kohteisiin:
  Luonnonkivi
Asennustiedot
Koko M10
Pituus (L) 92
Kierre (f) 47
Avainväli (SW) 17
Kiinnitettävä ainespaksuus (Tfix ) 10
Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 12
Porareiän halkaisija (d0) ? 10
Min. porareiän syvyys 75
Porareiän syvyys (h1) 75
Asennussyvyys (Hnom) 68
Tehollinen asennussyvyys (Hef) 60
Kiristysmomentti (Tinst) 35
Halkeilematon betoni C20/25 NRec 68 mm Veto 6.3 kN
Halkeilematon betoni C20/25 VRec 68 mm Leikkaus 9.7 kN
Halkeillut betoni C20/25 NRec 68 mm Veto 3.6 kN
Halkeillut betoni C20/25 VRec 68 mm Leikkaus 9.7 kN
