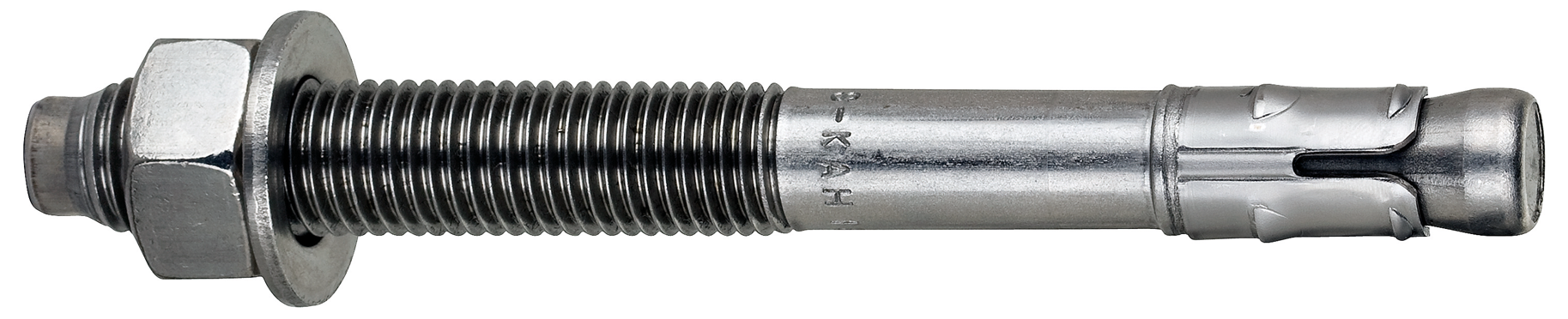

KIILA-ANKKURI 12/65X163 HST

Kiila-ankkuri S-KAH 12/65 HST A4
Huippuluokan ETA Optio 1 -hyväksytyt haponkestävät kiila-ankkurit
  Maailman ainoat Suomessa valmistetut kiila-ankkurit!
  Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
  Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
  Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuus on merkitty ankkurin runkoon. Lyhyet kiila-ankkurikoot on merkitty porareiän halkaisija x ankkurin kokonaispituus.
  S-KA-asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
  HST A4 sisä-, ulko- ja teollisuuskäyttöön.

Muut koodit SNRO 1356841
Tuotemateriaali Teräs, haponkestävä A4
Pakkaukset rasia (pussi): 20 / tukku: 100 / lava: 5600
Paino 140,6 kg / 1000
GTIN-13 6416031051562

Käyttökohteet
  Teräsrakenteet
  Pilarien pohjalevyt
  Istuimet
  Turvakaiteet
  Kaapelihyllyt
  Käsijohteet
  Tikapuut
  Julkisivujärjestelmät
Kiinnitysalustat
Hyväksytty kohteisiin:
  Halkeillut betoni
  Halkeilematon betoni
Sopii myös kohteisiin:
  Luonnonkivi

Hyväksynnät / Todistukset
ETA-08/0173 + DoPs
TC 6236-21
CE 0809-CPR-1078
Palonkestävyys (ETA-08/0173)
Seismisten kuormitusten kesto (ETA-08/0173)

Tekniset tiedot
Asennustiedot
Koko M12
Pituus (L) 163
Kierre (f) 113
Avainväli (SW) 19
Kiinnitettävä ainespaksuus (Tfix ) 65

Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 14
Porareiän halkaisija (d0) ? 12
Min. porareiän syvyys 90
Porareiän syvyys (h1) 90
Asennussyvyys (Hnom 81
Tehollinen asennussyvyys (Hef) 70
Kiristysmomentti (Tinst) 70

Suorituskyky
Alusta As.syvyys Kuorm.Suunta Kuorm.arvo
Halkeilematon betoni C20/25 NRec 81 mm Veto 7.9 kN
Halkeilematon betoni C20/25 VRec 81 mm Leikkaus 14.3 kN
Halkeillut betoni C20/25 NRec 81 mm Veto 4.8 kN
Halkeillut betoni C20/25 VRec 81 mm Leikkaus 14.3 kN
