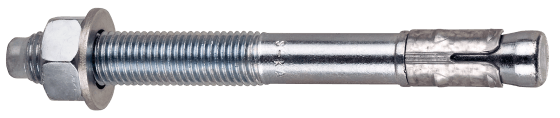

KIILA-ANKKURI 8/85X147 SINK. SW 13

Kiila-ankkuri S-KA 8/85 ZN
Huippuluokan ETA Optio 1 -hyväksytyt sähkösinkityt kiila-ankkurit kuiviin käyttöolosuhteisiin
  Maailman ainoat Suomessa valmistetut kiila-ankkurit!
  Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
  Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
  Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuus on merkitty ankkurin runkoon.
  S-KA-asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
  ZN kuiviin sisätiloihin ja väliaikaiseen ulkokäyttöön.
Muut koodit SNRO 1356618
Tuotemateriaali Teräs, sähkösinkitty
Pakkaukset rasia (pussi): 40 / tukku: 200 / lava: 11200
Paino 52,4 kg / 1000

Käyttökohteet
  Teräsrakenteet
  Pilarien pohjalevyt
  Istuimet
  Turvakaiteet
  Kaapelihyllyt
  Käsijohteet
  Tikapuut
  Julkisivujärjestelmät
Kiinnitysalustat
Hyväksytty kohteisiin:
  Halkeillut betoni
  Halkeilematon betoni
Sopii myös kohteisiin:
  Luonnonkivi
  Täystiili

Hyväksynnät / Todistukset
CE ETA-08/0173
TC 6236-21
CE 0809-CPR-1078
Palonkestävyys ETA-08/0173
Seismisten kuormitusten kesto ETA-08/0173

Asennustiedot
Koko M8
Pituus (L) 147
Kierre (f) 107
Avainväli (SW) 13
Kiinnitettävä ainespaksuus (Tfix ) 85

Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 9
Porareiän halkaisija (d0) 8
Min. porareiän syvyys 60
Porareiän syvyys (h1) 60
Asennussyvyys (Hnom) 50
Tehollinen asennussyvyys (Hef) 45
Kiristysmomentti (Tinst) 20

Suorituskyky:
Halkeilematon betoni C20/25 NRec 50 mm Veto 3.6 kN
Halkeilematon betoni C20/25 VRec 50 mm Leikkaus 5.7 kN
Halkeillut betoni C20/25 NRec 50 mm Veto 2.0 kN
Halkeillut betoni C20/25 VRec 50 mm Leikkaus 5.0 kN
