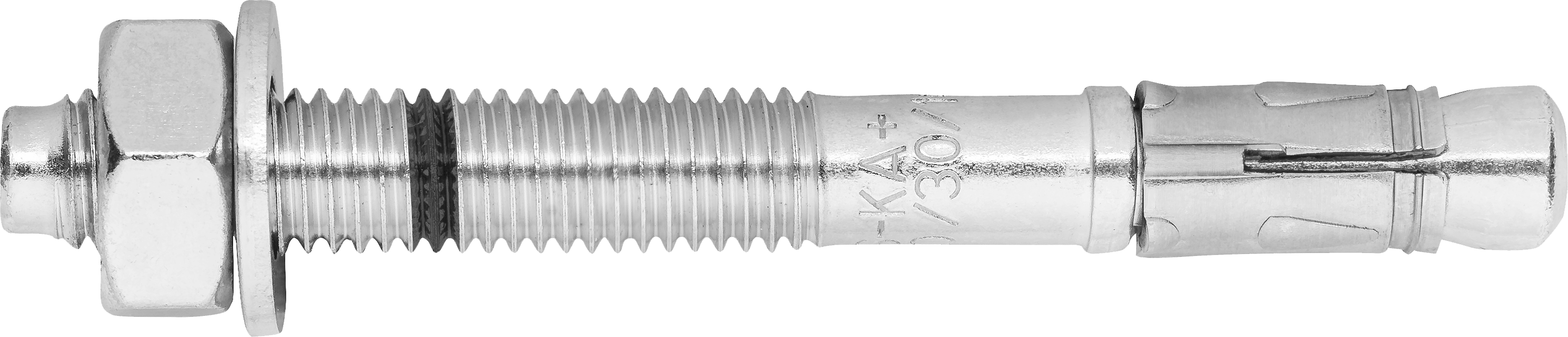

KIILA-ANKKURI S-KA+ 12/25/5X103 ZN SW19

Varastossa

Pakkauskoko: 20

  • Tuotekoodi: KAP12/05
  • Viivakoodi 6416031013409
  • Myyntierä: 20
  • Paino: 9,54 kg/100
  • Muu tuotenro: 9640001340
  • Tullikoodi: 73181900
  • Normi: Kiila-ankkuri
  • VE-normi: S-KA
  • Kauppanimi: Kiila-ankkuri S-KA+
  • Brändi: SORMAT
  • Alkuperämaa: FI
  • Läpimitta: 12
  • Pituus: 103
  • Lujuus/kiinnitysvara: 5
  • Pinta/materiaali: Zn Zpl
  • Väännin: SW19
  • Malli: S-KA+
  • Koko: M12 x 25/5 x 103 mm

Huippuluokan parannetut ETA Optio 1 -hyväksytyt sähkösinkityt kiila-ankkurit kuiviin käyttöolosuhteisiin

Maailman ainoat Suomessa valmistetut kiila-ankkurit, nyt uudistettuna!
Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuudet on merkitty ankkurin runkoon. Ankkurin päässä kirjainkoodaus, josta tunnistaa ankkurin pituuden.
Tyypeillä M8, M10 ja M12 on kaksi eri asennussyvyyttä.
S-KA- asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
Seisminen suorituskykyluokka C1/C2 (hef,std).
ZN kuiviin sisätiloihin.

Yleiskatsaus
Muut koodit SNRO 1324087 / LVI 3253674
Tuotemateriaali Teräs, sähkösinkitty
Pakkaukset rasia (pussi): 20 / tukku: 100 / lava: 5600
Paino 95.4 kg / 1000
GTIN-13 6416031013409

Käyttökohteet:
Teräsrakenteet
Pilarien pohjalevyt
Istuimet
Turvakaiteet
Kaapelihyllyt
Käsijohteet
Tikapuut
Julkisivujärjestelmät

Kiinnitysalustat:
Hyväksytty kohteisiin:
  Halkeillut betoni
  Halkeilematon betoni
Sopii myös kohteisiin:
  Luonnonkivi

Hyväksynnät / Todistukset:
ETA-16/0934 + DoPs
0809-CPR-1252
Fire resistance (ETA-16/0934)
Seismisten kuormitusten kesto (ETA-16/0934)

Asennustiedot:
Koko M12
Pituus (L) 103
Kierre (f) 53
Avainväli (SW) 19
Kiinnitettävä ainespaksuus (Tfix ) 25/5

Asennusohjeet:
Kiinnitettävän aineen vapaareikä (Df) 14
Porareiän halkaisija (d0) ? 12
Min. porareiän syvyys 70/90
Porareiän syvyys (h1) 70/90
Asennussyvyys (Hnom) 61/81
Tehollinen asennussyvyys (Hef) 50/70
Kiristysmomentti (Tinst) 60

Suorituskyky asennussyvyys Kuormituksen suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 61 mm Veto 8,3 kN
Halkeilematon betoni C20/25 VRec 61 mm Leikkaus 17.1 kN
Halkeilematon betoni C20/25 NRec 81 mm Veto 11.9 kN
Halkeilematon betoni C20/25 VRec 81 mm Leikkaus 17.1 kN

Halkeillut betoni C20/25 NRec 61 mm Veto 5.8 kN
Halkeillut betoni C20/25 VRec 61 mm Leikkaus 16.5 kN
Halkeillut betoni C20/25 NRec 81 mm Veto 7.6 kN
Halkeillut betoni C20/25 VRec 81 mm Leikkaus 17.1 kN
