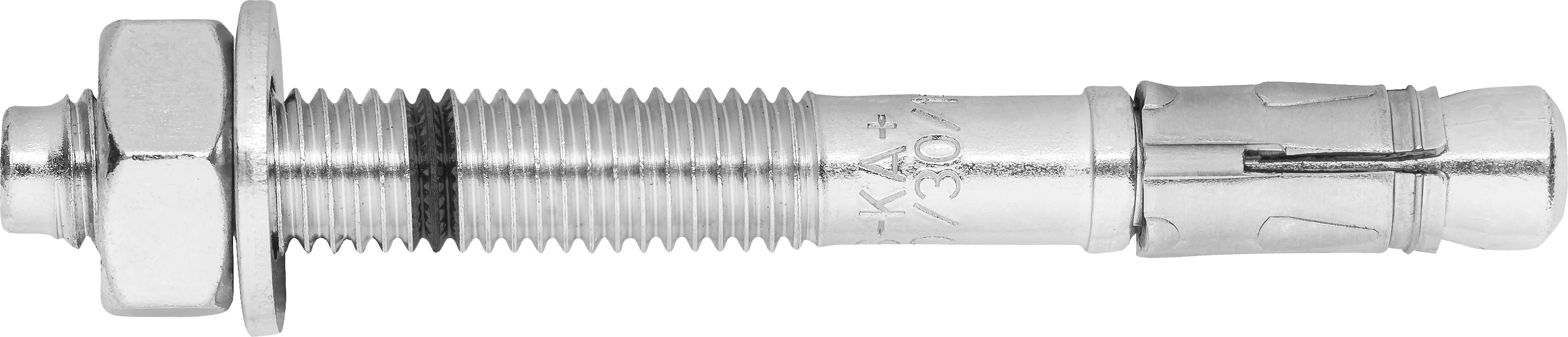

KIILA-ANKKURI S-KA+ 12/85/65X163 ZN SW19

Varastossa

Pakkauskoko: 20

  • Tuotekoodi: KAP12/65
  • Viivakoodi 6416031013461
  • Myyntierä: 20
  • Paino: 1,368 kg/100
  • Muu tuotenro: 9640001346
  • Tullikoodi: 73181900
  • Normi: Kiila-ankkuri
  • VE-normi: S-KA
  • Kauppanimi: Kiila-ankkuri S-KA+
  • Brändi: SORMAT
  • Alkuperämaa: FI
  • Läpimitta: 12
  • Pituus: 163
  • Lujuus/kiinnitysvara: 85/65
  • Pinta/materiaali: Zn Zpl
  • Väännin: SW19
  • Malli: S-KA+
  • Koko: M12 x 85/65 x 163 mm

S-KA+ M12/85/65x163 KIILA-ANKKURI ZN
SORMATIN TUOTEKOODI 9640001346

Huippuluokan parannetut ETA Optio 1 -hyväksytyt sähkösinkityt kiila-ankkurit kuiviin käyttöolosuhteisiin
Maailman ainoat Suomessa valmistetut kiila-ankkurit, nyt uudistettuna!
Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuudet on merkitty ankkurin runkoon. Ankkurin päässä kirjainkoodaus, josta tunnistaa ankkurin pituuden.
Tyypeillä M8, M10, M12 ja M16 on kaksi eri asennussyvyyttä.
S-KA- asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
Seisminen suorituskykyluokka C1/C2 (hef,2).
ZN kuiviin sisätiloihin.

Tuotteen yleiskatsaus
Ominaisuudet Mutteri ja aluslevy
Pakkaus Kartonki: 20 / Pakkaus: 100 / Lava: 5600
Paino 136.8 g
EAN 6416031013461
Sopivat olosuhteet Kuivat sisätilat
Käyttökohteet
Teräsrakenteet
Pylväiden pohjalevyt
Istuimet
Turvakaiteet
Kaapelihyllyt
Käsijohteet
Tikapuut
Julkisivujärjestelmät

Kiinnitysalustat
Hyväksytty
Halkeillut betoni
Halkeilematon betoni
Sopii
Luonnonkivi

Tekniset tiedot
Pituus (L) 163 mm
Porareiän halkaisija (d0) 12 mm
Kiinnitettävä ainespaksuus (tfix,1) 85 mm
Kiinnitettävä ainespaksuus (tfix,2) 65 mm
Kierre M12
Avainväli SW19
Kiinnitettävän aineen vapaareikä (df) 14 mm
Asennussyvyys (hnom,1) 61 mm
Asennussyvyys (hnom,2) 81 mm
Tehollinen asennussyvyys (hef,1) 50 mm
Tehollinen asennussyvyys (hef,2) 70 mm
Porareiän syvyys (h1,1) 70 mm
Porareiän syvyys (h1,2) 90 mm
Kierteen pituus (f) 113 mm
Kiristysmomentti max (Nm) (Tinst) 60
Minimi kiinnitysalustan paksuus (hmin,1) 100 mm
Minimi kiinnitysalustan paksuus (hmin,2) 140 mm
SNRO 1324092
LVI-numero 3253678

Hyväksynnät / sertifikaatit
ETA & DOP (ETA-16/0934)
Seisminen hyväksyntä (ETA-16/0934)
Palohyväksyntä (ETA-16/0934)
CE-merkki (ETA-16/0934)

Suorituskyky asennussyvyys Kuormituksen suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 61 mm Veto 8,3 kN
Halkeilematon betoni C20/25 VRec 61 mm Leikkaus 17.1 kN
Halkeilematon betoni C20/25 NRec 81 mm Veto 11.9 kN
Halkeilematon betoni C20/25 VRec 81 mm Leikkaus 17.1 kN
Halkeillut betoni C20/25 NRec 61 mm Veto 5.8 kN
Halkeillut betoni C20/25 VRec 61 mm Leikkaus 16.5 kN
Halkeillut betoni C20/25 NRec 81 mm Veto 7.6 kN
Halkeillut betoni C20/25 VRec 81 mm Leikkaus 17.1 kN
