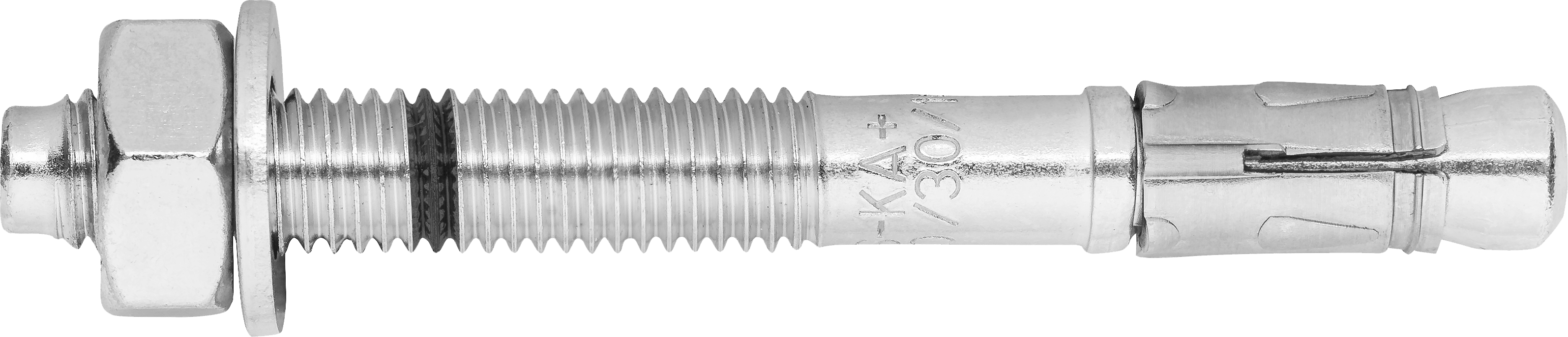

KIILA-ANKKURI S-KA+ 16/20X138 ZN SW24

Huippuluokan parannetut ETA Optio 1 -hyväksytyt sähkösinkityt kiila-ankkurit kuiviin käyttöolosuhteisiin
Maailman ainoat Suomessa valmistetut kiila-ankkurit, nyt uudistettuna!
Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuudet on merkitty ankkurin runkoon. Ankkurin päässä kirjainkoodaus, josta tunnistaa ankkurin pituuden.
Tyypeillä M8, M10 ja M12 on kaksi eri asennussyvyyttä.
S-KA- asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
Seisminen suorituskykyluokka C1/C2 (hef,std).
  ZN kuiviin sisätiloihin.

Muut koodit SNRO 1324095 / LVI 3253681
Tuotemateriaali Teräs, sähkösinkitty
Pakkaukset rasia (pussi): 10 / tukku: 50 / lava: 2800
Paino 223.8 kg / 1000
GTIN-13 6416031013591

Käyttökohteet
  Teräsrakenteet
  Pilarien pohjalevyt
  Istuimet
  Turvakaiteet
  Kaapelihyllyt
  Käsijohteet
  Tikapuut
  Julkisivujärjestelmät

Kiinnitysalustat
Hyväksytty kohteisiin:
  Halkeillut betoni
  Halkeilematon betoni
Sopii myös kohteisiin:
  Luonnonkivi

Hyväksynnät / Todistukset
ETA-16/0934 + DoPs
0809-CPR-1252
Fire resistance (ETA-16/0934)
Seismisten kuormitusten kesto (ETA-16/0934)

Asennustiedot
Koko M16
Pituus (L) 138
Kierre (f) 80
Avainväli (SW) 24
Kiinnitettävä ainespaksuus (Tfix ) 20

Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 18
Porareiän halkaisija (d0) ? 16
Min. porareiän syvyys 110
Porareiän syvyys (h1) 110
Asennussyvyys (Hnom 97
Tehollinen asennussyvyys (Hef) 85
Kiristysmomentti (Tinst) 110

Suorituskyky
Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 97 mm Veto 17.1 kN
Halkeilematon betoni C20/25 VRec 97 mm Leikkaus 30.9 kN
Halkeillut betoni C20/25 NRec 97 mm Veto 11.4 kN
Halkeillut betoni C20/25 VRec 97 mm Leikkaus 30.9 kN
