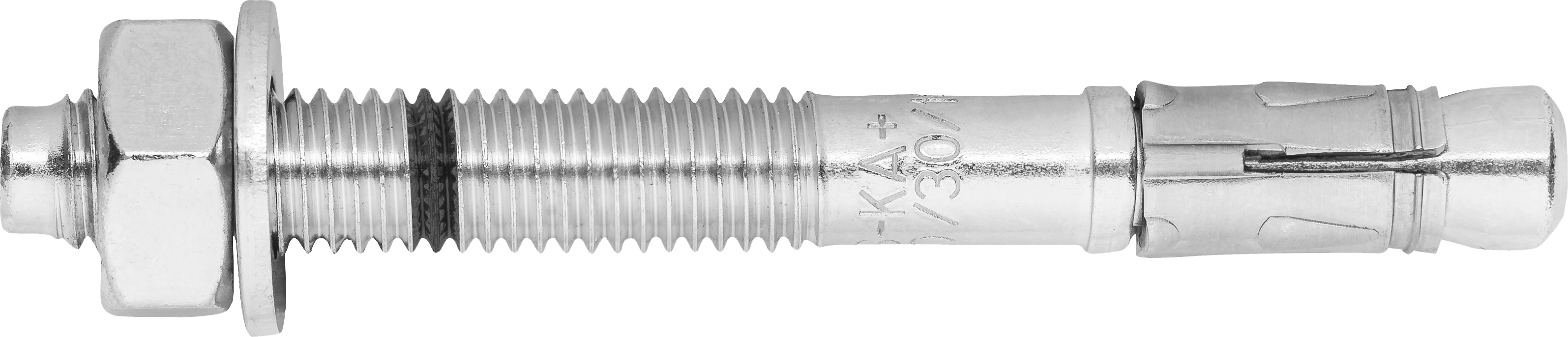

KIILA-ANKKURI S-KA+ 16/50X168 ZN SW24

Varastossa

Pakkauskoko: 10

  • Tuotekoodi: KAP16/50
  • Viivakoodi 6416031013621
  • Myyntierä: 10
  • Paino: 25,98 kg/100
  • Muu tuotenro: 9640001362
  • Tullikoodi: 73181900
  • Normi: Kiila-ankkuri
  • VE-normi: S-KA+
  • Kauppanimi: Kiila-ankkuri S-KA+
  • Brändi: SORMAT
  • Alkuperämaa: FI
  • Läpimitta: 16
  • Pituus: 168
  • Lujuus/kiinnitysvara: 20
  • Pinta/materiaali: Zn Zpl
  • Väännin: SW24
  • Malli: S-KA+
  • Koko: 16/50 X 168 mm

S-KA+ M16/50x168 KIILA-ANKKURI ZN
SORMATIN TUOTEKOODI 9640001362

Huippuluokan parannetut ETA Optio 1 -hyväksytyt sähkösinkityt kiila-ankkurit kuiviin käyttöolosuhteisiin
Maailman ainoat Suomessa valmistetut kiila-ankkurit, nyt uudistettuna!
Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuudet on merkitty ankkurin runkoon. Ankkurin päässä kirjainkoodaus, josta tunnistaa ankkurin pituuden.
Tyypeillä M8, M10, M12 ja M16 on kaksi eri asennussyvyyttä.
S-KA- asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
Seisminen suorituskykyluokka C1/C2 (hef,2).
ZN kuiviin sisätiloihin.

Tuotteen yleiskatsaus
Ominaisuudet Mutteri ja aluslevy
Pakkaus Pahvilaatikko: 10 / Pakkaus: 50 / Lava: 2800
Paino 259.8 g
EAN 6416031013621
Materiaali Teräs
Pinta Sähkösinkitty
Sopivat olosuhteet Kuivat sisätilat

Käyttökohteet
Teräsrakenteet
Pylväiden pohjalevyt
Istuimet
Turvakaiteet
Kaapelihyllyt
Käsijohteet
Tikapuut
Julkisivujärjestelmät

Kiinnitysalustat
Hyväksytty
Halkeillut betoni
Halkeilematon betoni

Sopii
Luonnonkivi

Tekniset tiedot
Pituus (L) 168 mm
Porareiän halkaisija (d0) 16 mm
Kiinnitettävä ainespaksuus (tfix,1) 50 mm
Kierre M16
Avainväli SW24
Kiinnitettävän aineen vapaareikä (df) 18 mm
Asennussyvyys (hnom,1) 97 mm
Tehollinen asennussyvyys (hef,1) 85 mm
Porareiän syvyys (h1,1) 110 mm
Kierteen pituus (f) 110 mm
Kiristysmomentti max (Nm) (Tinst) 110
Minimi kiinnitysalustan paksuus (hmin,1) 170 mm
SNRO 1324096
LVI-numero 3253682

Hyväksynnät / sertifikaatit
ETA & DOP (ETA-16/0934)
CE-merkki (ETA-16/0934)
Palohyväksyntä (ETA-16/0934)
Seisminen hyväksyntä (ETA-16/0934)

Suorituskyky
Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 97 mm Veto 17.1 kN
Halkeilematon betoni C20/25 VRec 97 mm Leikkaus 30.9 kN
Halkeillut betoni C20/25 NRec 97 mm Veto 11.4 kN
Halkeillut betoni C20/25 VRec 97 mm Leikkaus 30.9 kN
