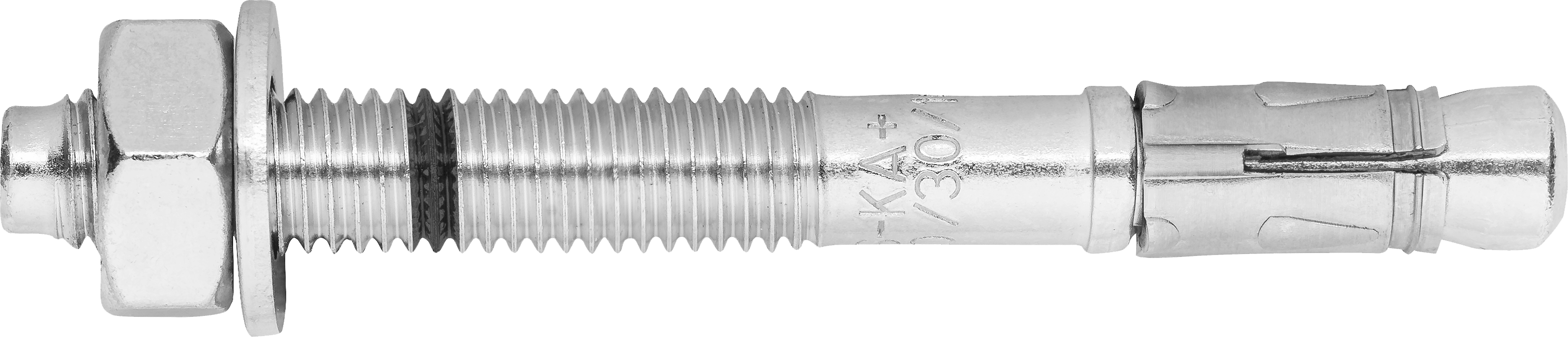

KIILA-ANKKURI S-KA+ M10 /10/- X72 ZN SW17

Huippuluokan parannetut ETA Optio 1 -hyväksytyt sähkösinkityt kiila-ankkurit kuiviin käyttöolosuhteisiin
Maailman ainoat Suomessa valmistetut kiila-ankkurit, nyt uudistettuna!
Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuudet on merkitty ankkurin runkoon. Ankkurin päässä kirjainkoodaus, josta tunnistaa ankkurin pituuden.
Tyypeillä M8, M10 ja M12 on kaksi eri asennussyvyyttä.
S-KA- asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
Seisminen suorituskykyluokka C1/C2 (hef,std).
ZN kuiviin sisätiloihin.

Muut koodit SNRO 1324075 / LVI 3253667
Tuotemateriaali Teräs, sähkösinkitty
Pakkaukset rasia (pussi): 40 / tukku: 200 / lava: 11200
Paino 49.4 kg / 1000
GTIN-13 6416031013232

Käyttökohteet
Teräsrakenteet
  Pilarien pohjalevyt
  Istuimet
Turvakaiteet
Kaapelihyllyt
Käsijohteet
Tikapuut
Julkisivujärjestelmät

Kiinnitysalustat
Hyväksytty kohteisiin:
  Halkeillut betoni
  Halkeilematon betoni
Sopii myös kohteisiin:
  Luonnonkivi

Hyväksynnät / Todistukset
ETA-16/0934 + DoPs
0809-CPR-1252
Fire resistance (ETA-16/0934)

Asennustiedot
Koko M10
Pituus (L) 72
Kierre (f) 27
Avainväli (SW) 17
Kiinnitettävä ainespaksuus (Tfix ) 10

Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 12
Porareiän halkaisija (d0) ? 10
Min. porareiän syvyys 55
Porareiän syvyys (h1) 55
Asennussyvyys (Hnom) 48
Tehollinen asennussyvyys (Hef) 40
Kiristysmomentti (Tinst) 30

Suorituskyky:
Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 48 mm Veto 5.7 kN
Halkeilematon betoni C20/25 VRec 48 mm Leikkaus 11.7 kN
Halkeillut betoni C20/25 NRec 48 mm Veto 4.1 kN
Halkeillut betoni C20/25 VRec 48 mm Leikkaus 11.7 kN
