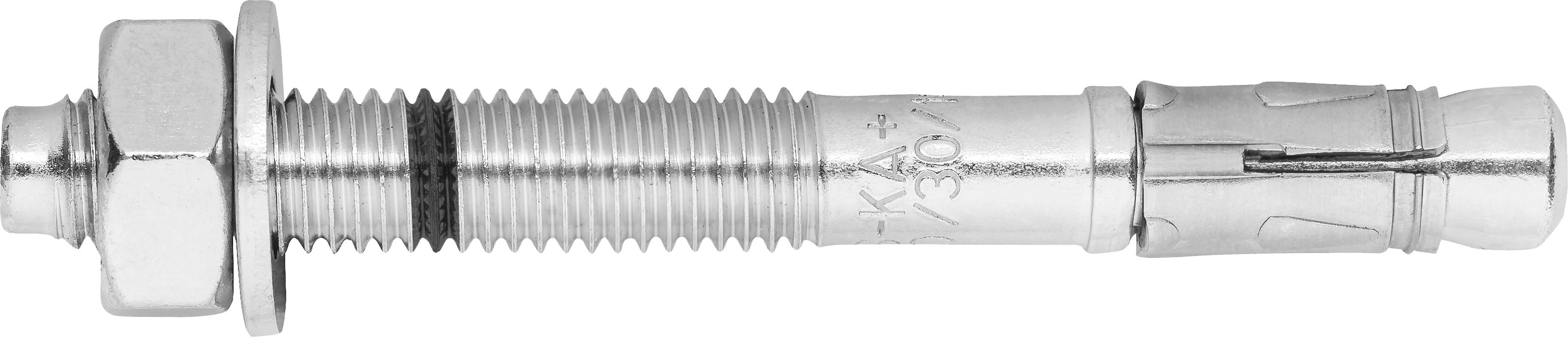

KIILA-ANKKURI S-KA+ M10 /30/10 X92 ZN SW17

Huippuluokan parannetut ETA Optio 1 -hyväksytyt sähkösinkityt kiila-ankkurit kuiviin käyttöolosuhteisiin
Maailman ainoat Suomessa valmistetut kiila-ankkurit, nyt uudistettuna!
Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuudet on merkitty ankkurin runkoon. Ankkurin päässä kirjainkoodaus, josta tunnistaa ankkurin pituuden.
Tyypeillä M8, M10, M12 ja M16 on kaksi eri asennussyvyyttä.
S-KA- asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
Seisminen suorituskykyluokka C1/C2 (hef,2).
ZN kuiviin sisätiloihin.

Tuotteen yleiskatsaus
Ominaisuudet Mutteri ja aluslevy
Pakkaus Pahvilaatikko: 40 / Pakkaus: 200 / Lava: 11200
Paino 59.7 g
EAN 6416031013256
Materiaali Teräs
Pinta Sähkösinkitty
Sopivat olosuhteet
Kuivat sisätilat

Käyttökohteet
Teräsrakenteet
Pylväiden pohjalevyt
Istuimet
Turvakaiteet
Kaapelihyllyt
Käsijohteet
Tikapuut
Julkisivujärjestelmät

Kiinnitysalustat
Hyväksytty
Halkeillut betoni
Halkeilematon betoni

Sopii
Luonnonkivi

Tekniset tiedot
Pituus (L) 92 mm
Porareiän halkaisija (d0) 10 mm
Kiinnitettävä ainespaksuus (tfix,1) 30 mm
Kiinnitettävä ainespaksuus (tfix,2) 10 mm
Kierre M10
Avainväli SW17
Kiinnitettävän aineen vapaareikä (df) 12 mm
Asennussyvyys (hnom,1) 48 mm
Asennussyvyys (hnom,2) 68 mm
Tehollinen asennussyvyys (hef,1) 40 mm
Tehollinen asennussyvyys (hef,2) 60 mm
Porareiän syvyys (h1,1) 55 mm
Porareiän syvyys (h1,2) 75 mm
Kierteen pituus (f) 47 mm
Kiristysmomentti max (Nm) (Tinst) 30
Minimi kiinnitysalustan paksuus (hmin,1) 100 mm
Minimi kiinnitysalustan paksuus (hmin,2) 120 mm
SNRO 1324077
LVI-numero 3253668

Hyväksynnät / sertifikaatit
ETA & DOP (ETA-16/0934)
CE-merkki (ETA-16/0934)
Palohyväksyntä (ETA-16/0934)
Seisminen hyväksyntä (ETA-16/0934)

Suorituskyky:
Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 48 mm Veto 5.7 kN
Halkeilematon betoni C20/25 VRec 48 mm Leikkaus 11.7 kN
Halkeillut betoni C20/25 NRec 48 mm Veto 4.1 kN
Halkeillut betoni C20/25 VRec 48 mm Leikkaus 11.7 kN
Halkeilematon betoni C20/25 NRec 68 mm Veto 9,0 kN
Halkeilematon betoni C20/25 VRec 68 mm Leikkaus 11.7 kN
Halkeillut betoni C20/25 NRec 68 mm Veto 4.1 kN
Halkeillut betoni C20/25 VRec 68 mm Leikkaus 11.7 kN
