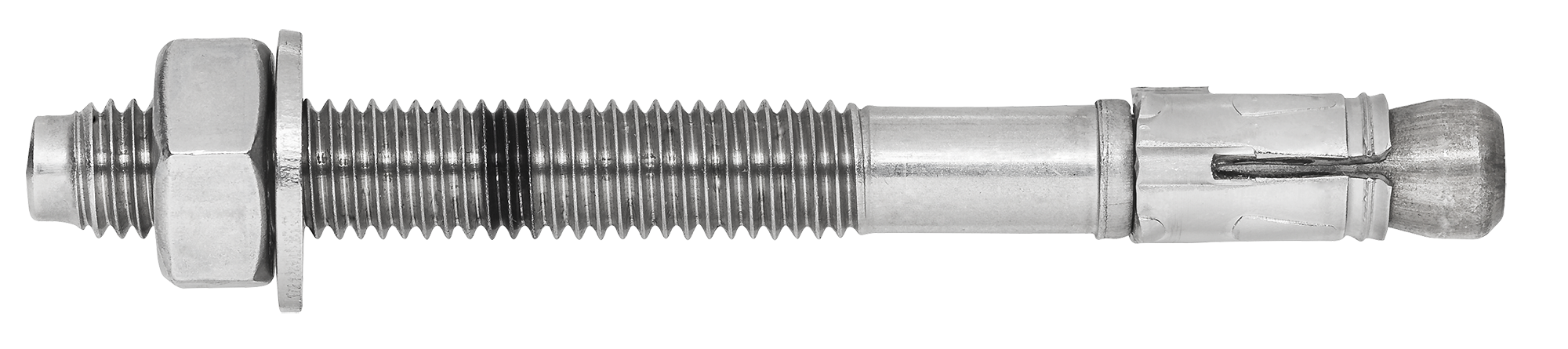

KIILA-ANKKURI S-KAH+ M12/40/20X118 A4 SW19

Käyttökohteet
Teräsrakenteet
Pylväiden pohjalevyt
Istuimet
Turvakaiteet
Kaapelihyllyt
Käsijohteet
Tikapuut
Julkisivujärjestelmät
Kiinnitysalustat

Hyväksytty kohteisiin:
  Halkeillut betoni
  Halkeilematon betoni
Sopii myös kohteisiin:
  Luonnonkivi

Hyväksynnät / Todistukset
ETA-16/0934 + DoPs
0809-CPR-1252
Fire resistance (ETA-16/0934)
Seismisten kuormitusten kesto (ETA-16/0934)

Asennustiedot
Koko M12
Pituus (L) 103
Kierre (f) 53
Avainväli (SW) 19
Kiinnitettävä ainespaksuus (Tfix ) 25/5
Pituus (L) 118 mm
Porareiän halkaisija (d0) 12 mm
Kiinnitettävä ainespaksuus (tfix,1) 40 mm
Kiinnitettävä ainespaksuus (tfix,2) 20 mm
Kierre M12
Avainväli SW19
Kiinnitettävän aineen vapaareikä (df) 14 mm
Asennussyvyys (hnom,1) 61 mm
Asennussyvyys (hnom,2) 81 mm
Tehollinen asennussyvyys (hef,1) 50 mm
Tehollinen asennussyvyys (hef,2) 70 mm
Porareiän syvyys (h1,1) 70 mm
Porareiän syvyys (h1,2) 90 mm
Kierteen pituus (f) 68 mm
Kiristysmomentti max (Nm) (Tinst) 60
Minimi kiinnitysalustan paksuus (hmin,1) 100 mm
Minimi kiinnitysalustan paksuus (hmin,2) 140 mm
SNRO 1324136
LVI-numero 3253736

Suorituskyky
Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 61 mm Veto 8.3 kN
Halkeilematon betoni C20/25 VRec 61 mm Leikkaus 19.7 kN
Halkeilematon betoni C20/25 NRec 81 mm Veto 11.9 kN
Halkeilematon betoni C20/25 VRec 81 mm Leikkaus 19.7 kN
Halkeillut betoni C20/25 NRec 61 mm Veto 5.8 kN
Halkeillut betoni C20/25 VRec 61 mm Leikkaus 16.5 kN
Halkeillut betoni C20/25 NRec 81 mm Veto 7.6 kN
Halkeillut betoni C20/25 VRec 81 mm Leikkaus 19.7 kN
