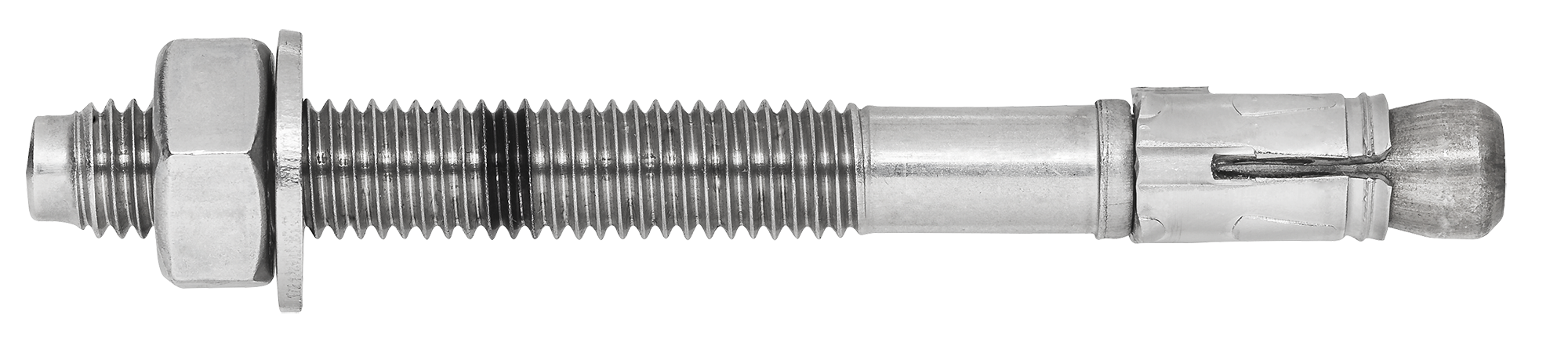

KIILA-ANKKURI S-KAH+ M12/70/50x148 A4 SW19

SORMATIN TUOTEKOODI 9640005345

Huippuluokan parannetut ETA Optio 1 -hyväksytyt haponkestävät kiila-ankkurit
Maailman ainoat Suomessa valmistetut kiila-ankkurit, nyt uudistettuna!
Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuudet on merkitty ankkurin runkoon. Ankkurin päässä kirjainkoodaus, josta tunnistaa ankkurin pituuden.
Tyypeillä M8, M10, M12 ja M16 on kaksi eri asennussyvyyttä.
S-KA-asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
Seisminen suorituskykyluokka C1/C2 (hef,2).
HST A4 sisä-, ulko- ja teollisuuskäyttöön.

Tuotteen yleiskatsaus
Pakkaus Kartonki: 20 / Pakkaus: 100 / Lava: 5600
Paino 127.6 g
EAN 6416031053450
Sopivat olosuhteet
Kuivat sisätilat, Kosteat tilat, maaseutualueet, Ulkoilma
Käyttökohteet
Teräsrakenteet
Pylväiden pohjalevyt
Istuimet
Turvakaiteet
Kaapelihyllyt
Käsijohteet
Tikapuut
Julkisivujärjestelmät

Kiinnitysalustat
Hyväksytty
Halkeillut betoni
Halkeilematon betoni

Sopii
Luonnonkivi

Tekniset tiedot
Pituus (L) 148 mm
Porareiän halkaisija (d0) 12 mm
Kiinnitettävä ainespaksuus (tfix,1) 70 mm
Kiinnitettävä ainespaksuus (tfix,2) 50 mm
Kierre M12
Avainväli SW19
Kiinnitettävän aineen vapaareikä (df) 14 mm
Asennussyvyys (hnom,1) 61 mm
Asennussyvyys (hnom,2) 81 mm
Tehollinen asennussyvyys (hef,1) 50 mm
Tehollinen asennussyvyys (hef,2) 70 mm
Porareiän syvyys (h1,1) 70 mm
Porareiän syvyys (h1,2) 90 mm
Kierteen pituus (f) 98 mm
Kiristysmomentti max (Nm) (Tinst) 60
Minimi kiinnitysalustan paksuus (hmin,1) 100 mm
Minimi kiinnitysalustan paksuus (hmin,2) 140 mm
SNRO 1324138
LVI-numero 3253738

Suorituskyky
Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 61 mm Veto 8.3 kN
Halkeilematon betoni C20/25 VRec 61 mm Leikkaus 19.7 kN
Halkeilematon betoni C20/25 NRec 81 mm Veto 11.9 kN
Halkeilematon betoni C20/25 VRec 81 mm Leikkaus 19.7 kN
Halkeillut betoni C20/25 NRec 61 mm Veto 5.8 kN
Halkeillut betoni C20/25 VRec 61 mm Leikkaus 16.5 kN
Halkeillut betoni C20/25 NRec 81 mm Veto 7.6 kN
Halkeillut betoni C20/25 VRec 81 mm Leikkaus 19.7 kN
