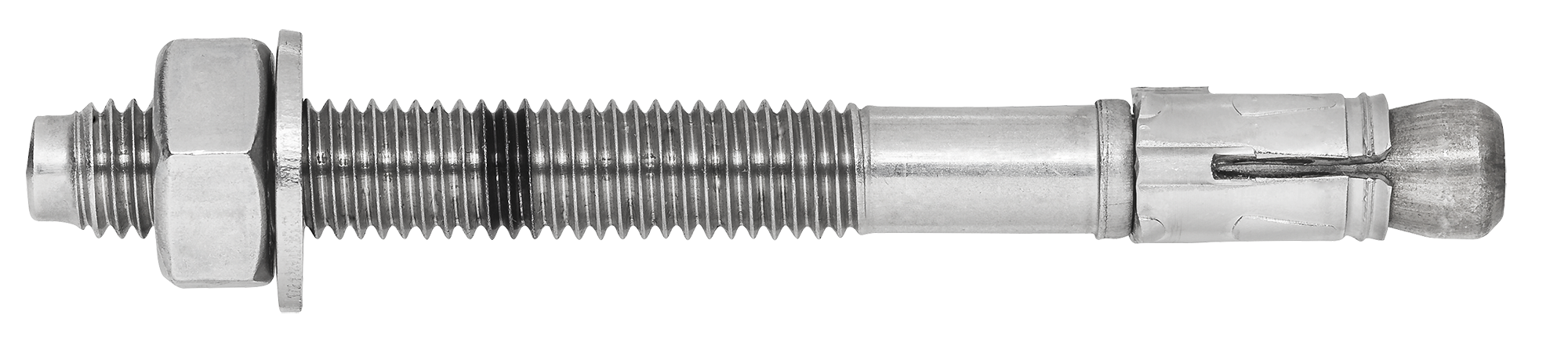

KIILA-ANKKURI S-KAH+ M16/5X123 A4 SW24

Huippuluokan parannetut ETA Optio 1 -hyväksytyt haponkestävät kiila-ankkurit
Maailman ainoat Suomessa valmistetut kiila-ankkurit, nyt uudistettuna!
Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuudet on merkitty ankkurin runkoon. Ankkurin päässä kirjainkoodaus, josta tunnistaa ankkurin pituuden.
Tyypeillä M8, M10, M12 ja M16 on kaksi eri asennussyvyyttä.
S-KA-asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
Seisminen suorituskykyluokka C1/C2 (hef,2).
HST A4 sisä-, ulko- ja teollisuuskäyttöön.

Tuotteen yleiskatsaus
Pakkaus Kartonki: 10 / Pakkaus: 50 / Lava: 2800
Paino 203.5 g
EAN 6416031053573

Sopivat olosuhteet
Kuivat sisätilat, Kosteat tilat, maaseutualueet, Ulkoilma

Käyttökohteet
Teräsrakenteet
Pylväiden pohjalevyt
Istuimet
Turvakaiteet
Kaapelihyllyt
Käsijohteet
Tikapuut
Julkisivujärjestelmät

Kiinnitysalustat
Hyväksytty
Halkeillut betoni
Halkeilematon betoni

Sopii
Luonnonkivi

Tekniset tiedot
Pituus (L) 123 mm
Porareiän halkaisija (d0) 16 mm
Kiinnitettävä ainespaksuus (tfix,1) 5 mm
Kierre M16
Avainväli SW24
Kiinnitettävän aineen vapaareikä (df) 18 mm
Asennussyvyys (hnom,1) 97 mm
Tehollinen asennussyvyys (hef,1) 85 mm
Porareiän syvyys (h1,1) 110 mm
Kierteen pituus (f) 65 mm
Kiristysmomentti max (Nm) (Tinst) 110
Minimi kiinnitysalustan paksuus (hmin,1) 170 mm
SNRO 1324142
LVI-numero 3253741

Hyväksynnät / sertifikaatit
ETA & DOP (ETA-16/0934)
Seisminen hyväksyntä (ETA-16/0934)
Palohyväksyntä (ETA-16/0934)
CE-merkki (ETA-16/0934)

Suorituskyky
Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 97 mm Veto 17,1 kN
Halkeilematon betoni C20/25 VRec 97 mm Leikkaus 39,2 kN
Halkeillut betoni C20/25 NRec 97 mm Veto 11,4 kN
Halkeillut betoni C20/25 VRec 97 mm Leikkaus 34,8 kN
