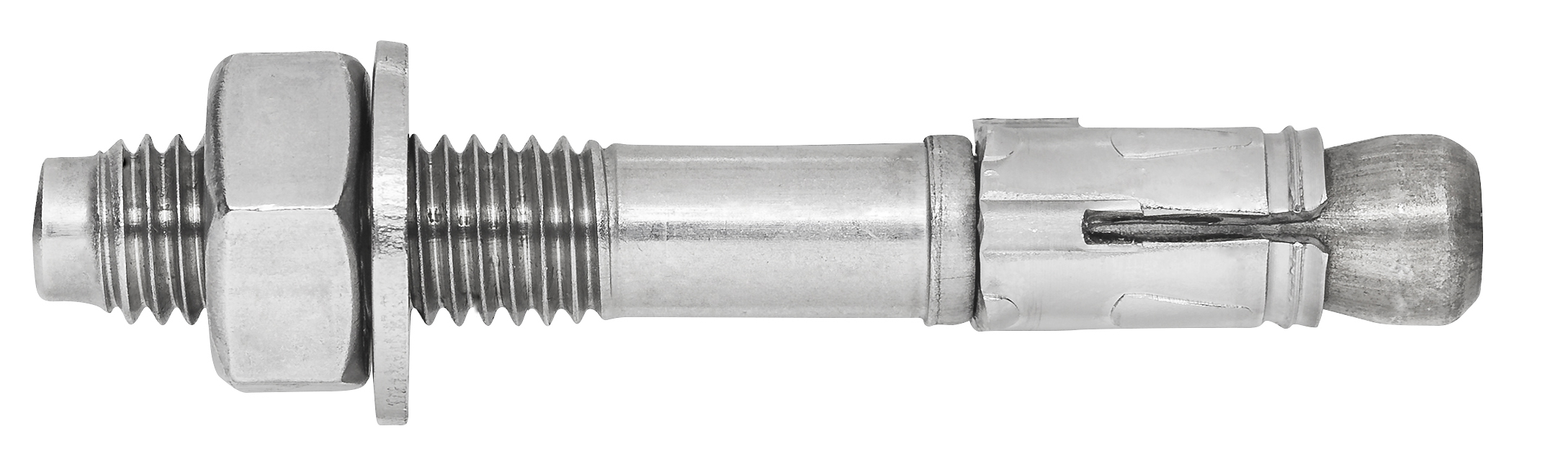

KIILA-ANKKURI S-KAH+ M8/5/_ X 57 A4

Huippuluokan parannetut ETA Optio 1 -hyväksytyt haponkestävät kiila-ankkurit
Maailman ainoat Suomessa valmistetut kiila-ankkurit, nyt uudistettuna!
Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuudet on merkitty ankkurin runkoon. Ankkurin päässä kirjainkoodaus, josta tunnistaa ankkurin pituuden.
Tyypeillä M8, M10 ja M12 on kaksi eri asennussyvyyttä.
S-KA-asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
Seisminen suorituskykyluokka C1/C2 (hef,std).
HST A4 sisä-, ulko- ja teollisuuskäyttöön.

Muut koodit SNRO 1324120 / LVI 3253747
Tuotemateriaali Teräs, haponkestävä A4
Pakkaukset rasia (pussi): 50 / tukku: 250 / lava: 14000
Paino 25.7 kg / 1000
GTIN-13 6416031053085

Käyttökohteet
  Teräsrakenteet
  Pilarien pohjalevyt
  Istuimet
  Turvakaiteet
  Kaapelihyllyt
  Käsijohteet
  Tikapuut
  Julkisivujärjestelmät

Kiinnitysalustat
Hyväksytty kohteisiin:
  Halkeillut betoni
  Halkeilematon betoni
Sopii myös kohteisiin:
  Luonnonkivi

Hyväksynnät / Todistukset
ETA-16/0934 + DoPs
0809-CPR-1252
Fire resistance (ETA-16/0934)

Asennustiedot
Koko M8
Pituus (L) 57
Kierre (f) 17
Avainväli (SW) 13
Kiinnitettävä ainespaksuus (Tfix ) 5

Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 9
Porareiän halkaisija (d0) ? 8
Min. porareiän syvyys 47
Porareiän syvyys (h1) 47
Asennussyvyys (Hnom) 40
Tehollinen asennussyvyys (Hef) 35
Kiristysmomentti (Tinst) 20

Suorituskyky
Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 40 mm Veto 3.8 kN
Halkeilematon betoni C20/25 VRec 40 mm Leikkaus 7.2 kN
Halkeillut betoni C20/25 NRec 40 mm Veto 2.4 kN
Halkeillut betoni C20/25 VRec 40 mm Leikkaus 7.2 kN
