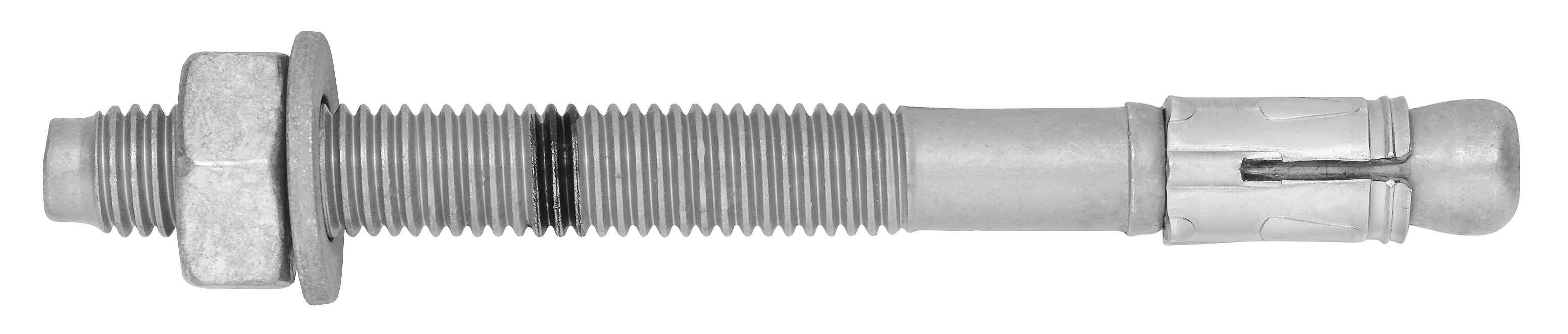

KIILA-ANKKURI S-KAK+ 8/5/0 X57 KZN.SW 13

Huippuluokan parannetut ETA Optio 1 -hyväksytyt kuumasinkityt kiila-ankkurit
  Maailman ainoat Suomessa valmistetut kiila-ankkurit, nyt uudistettuna!
  Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
  Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
  Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuudet on merkitty ankkurin runkoon. Ankkurin päässä kirjainkoodaus, josta tunnistaa ankkurin pituuden.
  Tyypeillä M8, M10, M12 ja M16 on kaksi eri asennussyvyyttä.
  S-KA-asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
  KZN kuiviin ja kosteisiin sisätiloihin ja ulkokäyttöön sisämaan maaseudulla.

Muut koodit SNRO 1324098 /LVI 3253746
Tuotemateriaali Teräs, kuumasinkitty
Pakkaukset rasia (pussi): 50 / tukku: 250 / lava: 14000
Paino 26 kg / 1000
GTIN-13 6416031033087

Käyttökohteet
  Teräsrakenteet
  Pilarien pohjalevyt
  Istuimet
  Turvakaiteet
  Kaapelihyllyt
  Käsijohteet
  Tikapuut
  Julkisivujärjestelmät
Kiinnitysalustat
Hyväksytty kohteisiin:
  Halkeillut betoni
  Halkeilematon betoni
Sopii myös kohteisiin:
  Luonnonkivi

Hyväksynnät / Todistukset:
ETA & DOP (ETA-16/0934)
CE-merkki (ETA-16/0934)
Palohyväksyntä (ETA-16/0934)
Seisminen hyväksyntä (ETA-16/0934)

Pituus (L) 57 mm
Porareiän halkaisija (d0) 8 mm
Kiinnitettävä ainespaksuus (tfix,1) 5 mm
Kierre M8
Avainväli SW13
Kiinnitettävän aineen vapaareikä (df) 9 mm
Asennussyvyys (hnom,1) 40 mm
Tehollinen asennussyvyys (hef,1) 35 mm
Porareiän syvyys (h1,1) 47 mm
Kierteen pituus (f) 28 mm
Kiristysmomentti max (Nm) (Tinst) 15
Minimi kiinnitysalustan paksuus (hmin,1) 80 mm

Suorituskyky:
Halkeillut betoni, C20/25 NRec 40 mm Jännitys 2,4 kN
Halkeillut betoni, C20/25 VRec 40 mm Leikkaus 7,2 kN
Halkeilematon betoni, C20/25 NRec 40 mm Jännitys 3,8 kN
Halkeilematon betoni, C20/25 VRec 40 mm Leikkaus 7,2 kN
