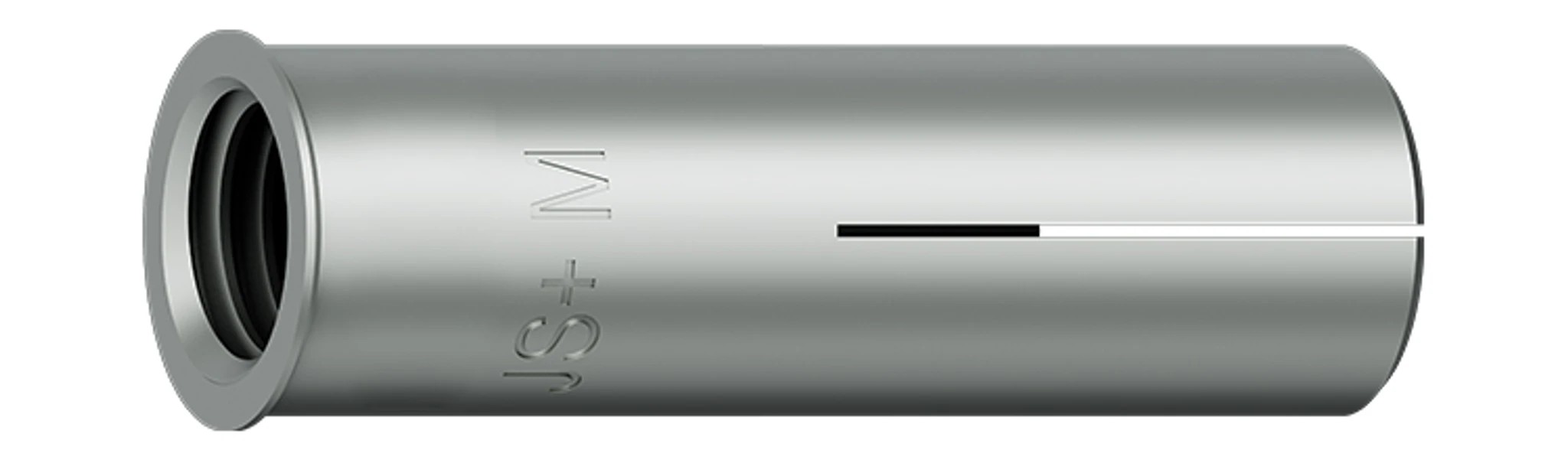

LYÖNTIANKKURI 10 KAULUKSELLA JS+ M10X40

Varastossa

Pakkauskoko: 50

  • Tuotekoodi: LAZN10L_JS+
  • Viivakoodi 6416031701092
  • Myyntierä: 50
  • Paino: 2,3 kg/100
  • Muu tuotenro: 9640070109
  • Normi: Lyöntiankkuri
  • VE-normi: JS+
  • Kauppanimi: Lyöntiankkuri JS+
  • Brändi: SORMAT
  • Läpimitta: M10
  • Pituus: 40
  • Pinta/materiaali: Zn Zpl
  • Malli: JS+
  • Koko: M10 x 40 mm

JS+ 10 LYÖNTIANKKURI SORMAT ZN

ETA-hyväksytty sinkitty lyöntiankkuri laipalla
  Esiasennettavat lyöntiankkurit lyödään paikalleen asennustyökalulla.
  Ankkureissa on metriset kierteet pulteille ja tangoille.
  Sopiva pultin pituus on 1-1,5 x ankkurin nimelliskoko + kiinnitettävän kappaleen paksuus.
  ZN kuiviin sisätiloihin ja väliaikaiseen ulkokäyttöön.

Kiinnitysalustat:
Hyväksytty
Halkeillut betoni
Halkeilematon betoni
Sopii:
Luonnonkivi
Täystiili

Tekniset tiedot
Pituus (L) 40 mm
Kierre M10
Porareiän halkaisija (d0) 12 mm
Kiinnitettävän aineen vapaareikä (df) 12 mm
Kierteen pituus (f) 17 mm
Porareiän syvyys (h1,1) 43 mm
Asennussyvyys (hnom,1) 40 mm
Tehollinen asennussyvyys (hef,1) 40 mm
Minimi kiinnitysalustan paksuus (hmin,1) 100 mm
Kiristysmomentti max (Nm) (Tinst) 17
SNRO 1324043
LVI-numero 3255726

Tuotteen yleiskatsaus
Pakkaus Kartonki: 50 / Pakkaus: 600
Paino 23 g
EAN 6416031701092

Hyväksynnät / sertifikaatit:
ETA & DOP (ETA-22-0912)
Palohyväksyntä (ETA-22-0912)
CE-merkki (ETA-22-0912)
ETA & DOP (ETA-22-0913)
Palohyväksyntä (ETA-22-0913)
CE-merkki (ETA-22-0913)

Liittyvät tuotteet:
LYÖNTITYÖKALU 2.0 SORMAT M10 NO-GRIP

Suoritustiedot:
Kiinnitysalusta Asennussyvyys(hnom) Kuormituksen suunta Kuormitusarvo
Betoni, C20/25 : Ei-rakenteelliset järjestelmät 40 mm 1,70 kN
Halkeilematon betoni, C25/30 NRec 40 mm Jännitys 4,23 kN
Halkeilematon betoni, C20/25 VRec 40 mm Leikkaus 4,96 kN
