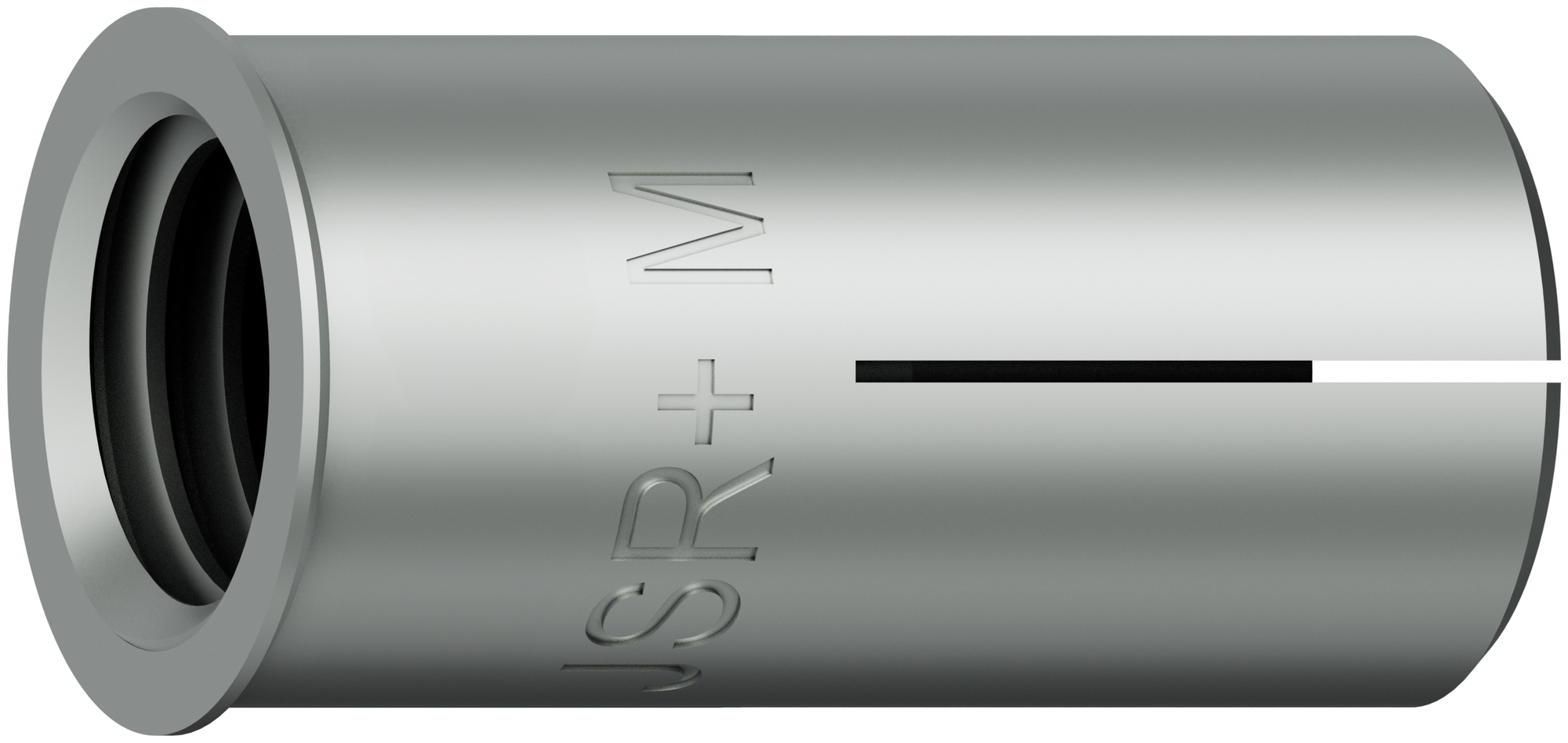

LYÖNTIANKKURI 10 KAULUKSELLA JSR+ (LYHYT MALLI M10X25)

ETA-hyväksytty lyhyt sinkitty lyöntiankkuri M8 ja M10 laipalla
  Esiasennettavat lyhyet 25 mm lyöntiankkurit M8 ja M10 lyödään paikalleen asennustyökalulla.
  Ankkureissa on metriset kierteet pulteille ja tangoille.
  Sopiva pultin pituus on 1-1,3 x ankkurin nimelliskoko + kiinnitettävän kappaleen paksuus.
  Pieni vaadittu asennussyvyys helpottaa pään yläpuolelle tehtäviä asennuksia.
  Sopii mm. sprinklerijärjestelmiin ontelolaatassa.
  Minimi kannaksen paksuus ontelon kohdalla (db) 35 mm.
  ZN kuiviin sisätiloihin ja väliaikaiseen ulkokäyttöön.

Kiinnitysalustat
Hyväksytty
Halkeillut betoni
Halkeilematon betoni
Ontelolaatta
Sopii
Luonnonkivi
Täystiili

Tekniset tiedot
Pituus (L) 25 mm
Kierre M10
Porareiän halkaisija (d0) 12 mm
Kiinnitettävän aineen vapaareikä (df) 12 mm
Kierteen pituus (f) 13 mm
Porareiän syvyys (h1,1) 28 mm
Asennussyvyys (hnom,1) 25 mm
Tehollinen asennussyvyys (hef,1) 25 mm
Minimi kiinnitysalustan paksuus (hmin,1) 80 mm
Kiristysmomentti max (Nm) (Tinst) 17
SNRO 1324044
LVI-numero 3255727

Tuotteen yleiskatsaus
Pakkaus Kartonki: 50 / Pakkaus: 600
Paino 13,51 g
EAN 6416031701108

Hyväksynnät / sertifikaatit
ETA & DOP (ETA-22-0912)
Palohyväksyntä (ETA-22-0912)
CE-merkki (ETA-22-0912)
ETA & DOP (ETA-22-0913)
Palohyväksyntä (ETA-22-0913)
CE-merkki (ETA-22-0913)

Suoritustiedot:
Kiinnitysalusta Asennussyvyys(hnom) Kuormitusarvo
Betoni, C20/25 : Ei-rakenteelliset järjestelmät 25 mm 0,99 kN
Ontelolaatta, C30/37 to C50/60 25 mm 2,04 kN
