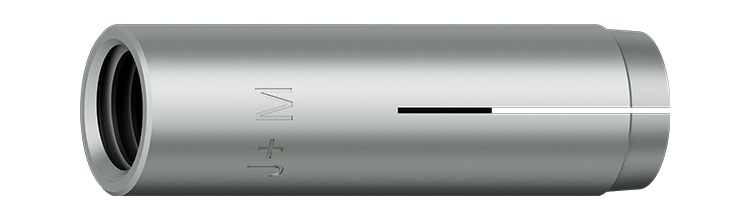

LYÖNTIANKKURI J+ 20 ZN

ETA-hyväksytyt lyöntiankkurit: nappivalinta kannatinjärjestelmiin
  Esiasennettavat lyöntiankkurit lyödään paikalleen asennustyökalulla.
  Ankkureissa on metriset kierteet pulteille ja tangoille.
  Sopiva pultin pituus on 1-1,5 x ankkurin nimelliskoko + kiinnitettävän kappaleen paksuus.
  Pieni vaadittu asennussyvyys helpottaa pään yläpuolelle tehtäviä asennuksia.
  Sopii mm. sprinklerijärjestelmiin.
  ZN kuiviin sisätiloihin ja väliaikaiseen ulkokäyttöön.

Tuotemateriaali Teräs, sähkösinkitty
SNRO 1324038 LVI-numero 3255722
Pakkaukset rasia (pussi): 5 / tukku: 60
Paino 200.3 kg / 1000
GTIN-13 6416031701054
Käyttökohteet
  Ripustusjärjestelmät
  Putket
  Ilmakanavat
  Sprinklerijärjestelmät
  Kaapelihyllyt
  Koneet
  Konsolit
  Sisäkaton kannattajat

Kiinnitysalustat
Hyväksytty kohteisiin:
  Halkeillut betoni
  Halkeilematon betoni
Sopii myös kohteisiin:
  Luonnonkivi

Hyväksynnät / Todistukset
ETA-22/0912 + DoPs
ETA-22/0913 + DoPs
Fire resistance (ETA-22/0912)

Koko M20
Pituus (L)80
Kierre (f) 34 mm

Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) <= 22
Porareiän halkaisija (d0)Ø 25
Min. porareiän syvyys 86
Porareiän syvyys (h1) 86
Asennussyvyys (Hnom) 80
Tehollinen asennussyvyys (Hef) 80 mm
Kiristysmomentti (Tinst) max 100

Kiinnitysalusta Kuormitustyyppi Asennussyvyys Suunta Kuormitusarvo
Betoni, C20/25 : Ei-rakenteelliset järjestelmät 80 mm 6,8 kN
Halkeilematon betoni, C25/30 NRec 80 mm Jännitys 12 kN
Halkeilematon betoni, C25/30 VRec 80 mm Leikkaus 21 kN
