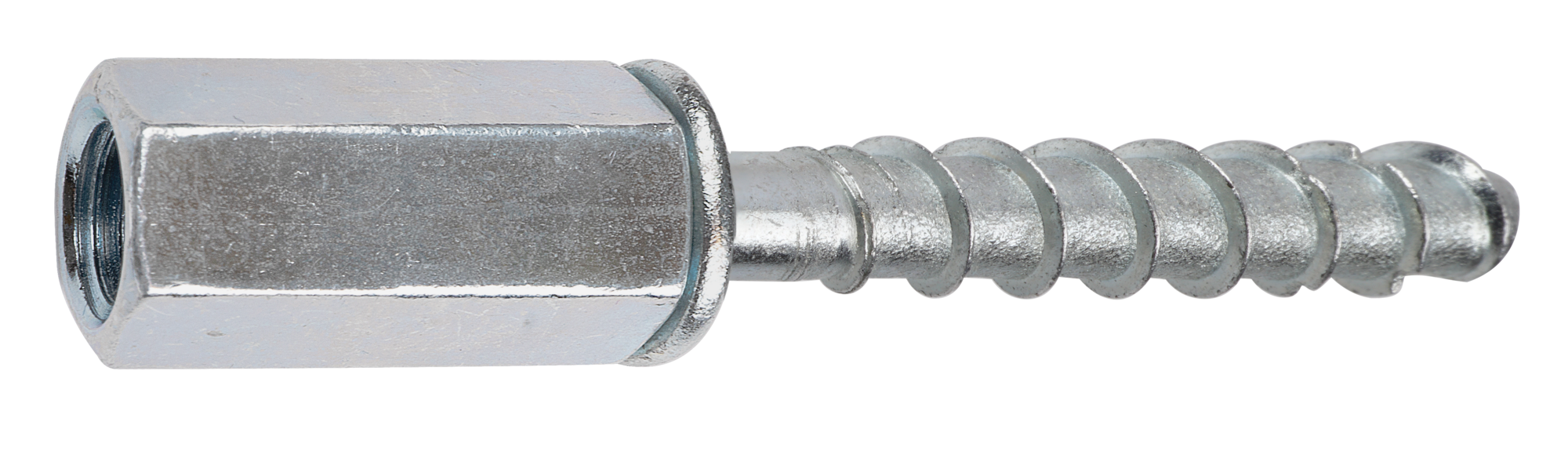

RUUVIANKKURI JALKARUUVI S-CSA 6X35 SISÄK M8/M10X30 ZN SW-13

ML-pinnoitettu 6 mm sisäkierrebetoniruuvi ETA-hyväksynnällä
Hyväksytyt S-CSA- betoniruuvit on tarkoitettu läpiasennuksiin.
Vaatii vain pienen porareiän. Ei ennalta määriteltyä kiristysmomenttia.
Mahdollistaa pienet ankkurien keskinäiset ja reunaetäisyydet.
Ruuvi on täysin irrotettava.
ZN kuiviin sisätiloihin

Tuotteen yleiskatsaus
Pakkaus Pahvilaatikko: 50 / Pakkaus: 250 / Lava: 14000
Paino 32.7 g
6416031715136
Materiaali Teräs

Sopivat olosuhteet Kuivat sisätilat, Kosteat tilat, maaseutualueet, Ulkoilma
Kiinnitysalustat
Hyväksytty
Halkeilematon betoni
Halkeillut betoni
Ontelolaatta

Sopii
Täystiili
Kalkkihiekka

Tekniset tiedot
Pituus (L) 36 mm
Porareiän halkaisija (d0) 6 mm
Kiinnitettävä ainespaksuus (tfix,1) 1 mm
Avainväli SW13
Kiinnitettävän aineen vapaareikä (df) 9 mm
Asennussyvyys (hnom,1) 35 mm
Tehollinen asennussyvyys (hef,1) 27.6 mm
Porareiän syvyys (h1,1) 45 mm
Kannan halkaisija (dk) 14 mm
Kiristysmomentti max (Nm) (Tinst) 14
Minimi kiinnitysalustan paksuus (hmin,1) 80 mm
SNRO 1324007
LVI-numero 3255598

Hyväksynnät / sertifikaatit
ETA & DOP (ETA-17/1009)
Palohyväksyntä (ETA-17/1009)
CE-merkki (ETA-17/1009)
ETA & DOP (ETA-16/0945)
CE-merkki (ETA-16/0945)
Palohyväksyntä (ETA-16/0945)

Kiinnitysalusta Kuormitustyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeillut betoni, C20/25 NRec 35 mm Jännitys 1,4 kN
Halkeillut betoni, C20/25 VRec 35 mm Leikkaus 5,4 kN
Halkeilematon betoni, C20/25 NRec 35 mm Jännitys 1,4 kN
Halkeilematon betoni, C20/25 VRec 35 mm Leikkaus 5,4 kN
Ontelolaatta, alalaipan paksuus 25 mm NRec 35 mm Jännitys 1,2 kN
Ontelolaatta, alalaipan paksuus 25 mm VRec 35 mm Leikkaus 1,2 kN
