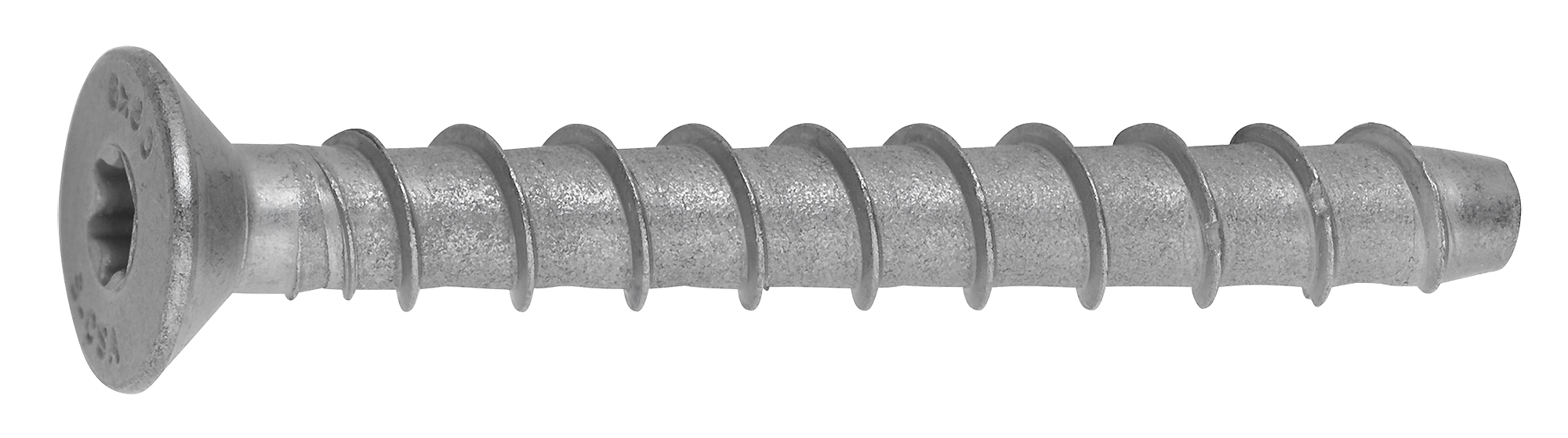

RUUVIANKKURI S-CSA CS 6X100/45/60 UPPOK. TX30 ML

Ei varastossa

Pakkauskoko: 50

  • Tuotekoodi: RAUC060100ML
  • Viivakoodi 6416031716676
  • Myyntierä: 50
  • Paino: 2,332 kg/100
  • Muu tuotenro: 9640071667
  • UNSPSC: 31161526
  • Tullikoodi: 73181499
  • Normi: Ruuviankkuri porareikä mitalla
  • VE-normi: Betoniruuvi
  • Kauppanimi: Ruuviankkuri uppokanta porareikä mitalla
  • Brändi: SORMAT
  • Alkuperämaa: FI
  • Läpimitta: 6
  • Pituus: 100
  • Pinta/materiaali: Multilayer
  • Väännin: TX30
  • Malli: uppokanta

Betoniruuvi S-CSA CS 6X100/45/60 ML
Sormatin tuotekoodi 9640071667

ETA- hyväksytty 6 betoniruuvi halkeilleeseen ja halkeilemattomaan betoniin

Hyväksytyt S-CSA- betoniruuvit on tarkoitettu läpiasennuksiin.
  Vaatii vain pienen porareiän. Ei ennalta määriteltyä kiristysmomenttia.
  Mahdollistaa pienet ankkurien keskinäiset ja reunaetäisyydet.
  Ruuvi on täysin irrotettava.
  ML (Multi Layer) korroosion kestävä pinnoite (> 1000 h kesto suolasumutestissä ISO 9227 mukaan).
  Kuiviin sisätiloihin sekä ulkotiloihin käyttökohderajoitukset huomioon ottaen.

Muut koodit / LVI 3255540
Tuotemateriaali Multi Layer coated
Pakkaukset rasia (pussi): 50 / tukku: 250 / lava: 14000
Paino 23.3 kg / 1000

Käyttökohteet
Julkisivujen asennustelineet
Väliaikaiset kiinnitykset
Istuimet
Hyllyt
Kaapelihyllyt
Kaiteet, käsijohteet
Koolaukset

Kiinnitysalustat
Hyväksytty kohteisiin:
Halkeillut betoni
Ontelolaatta
Halkeilematon betoni
Sopii myös kohteisiin:
Luonnonkivi
Reikätiili
Täystiili
Täyskalkkihiekkatiili

Hyväksynnät:
ETA-16/0945 + DoPs
ETA-17/1009 + DoPs
TC 5905-19
CE 0809-CPR-1202
CE 0809-CPR-1238
Palonkestävyys (ETA-16/0945)
Palonkestävyys (ETA-17/1009)

Asennustiedot
Koko 6
Pituus (L) 100
Kärki T30
Kiinnitettävä ainespaksuus (Tfix ) 45/60
Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 9
Porareiän halkaisija (d0) Ø 6
Min. porareiän syvyys 65/50
Porareiän syvyys (h1) 65/50
Asennussyvyys (Hnom) 55/40
Kiristysmomentti (Tinst) 14
Kannan halkaisija Ø14

Kiinnitysalusta

Kuormitus Asennussyvyys (hnom) Kuorm. suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 55 mm Veto 4.5 kN
Halkeilematon betoni C20/25 VRec 55 mm Leikkaus 5.6 kN
Halkeillut betoni C20/25 NRec 55 mm Veto 2.1 kN
Halkeillut betoni C20/25 VRec 55 mm Leikkaus 4.5 kN
Halkeilematon betoni C20/25 NRec 40 mm Veto 1.7 kN
Halkeilematon betoni C20/25 VRec 40 mm Leikkaus 5,4 kN
Halkeillut betoni C20/25 NRec 40 mm Veto 1.7 kN
Halkeillut betoni C20/25 VRec 40 mm Leikkaus 5,4 kN
Ontelolaatta, alakannaksen paksuus 25 mm NRec 40 mm Veto 1,2 kN
Ontelolaatta, alakannaksen paksuus 25 mm VRec 40 mm Leikkaus 1.2 kN
