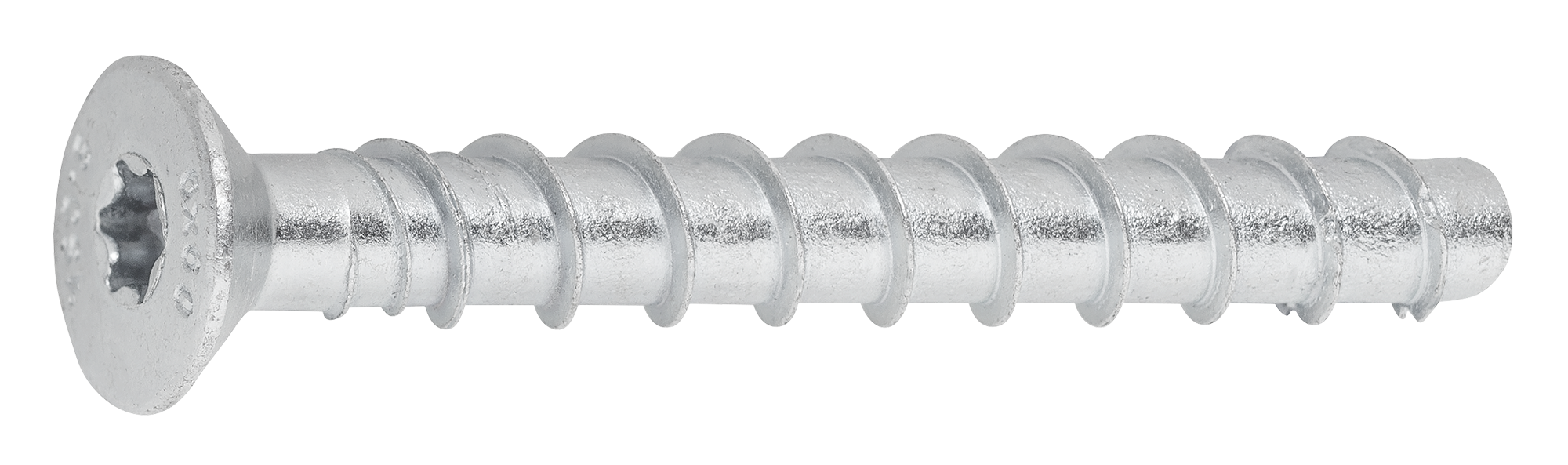

RUUVIANKKURI S-CSA CS 6X80/25/40 UPPOK.TX30

Varastossa

Pakkauskoko: 100

  • Tuotekoodi: RAUC060080
  • Viivakoodi 6416031716133
  • Myyntierä: 100
  • Paino: 1,9 kg/100
  • Muu tuotenro: 9640071613
  • UNSPSC: 31161526
  • Tullikoodi: 73181499
  • Normi: Ruuviankkuri porareikä mitalla
  • VE-normi: Betoniruuvi
  • Kauppanimi: Ruuviankkuri uppokanta porareikä mitalla
  • Brändi: SORMAT
  • Alkuperämaa: FI
  • Läpimitta: 6
  • Pituus: 80
  • Pinta/materiaali: Zn Zpl
  • Väännin: TX30
  • Malli: uppokanta

ETA- hyväksytty betoniruuvi halkeilleeseen ja halkeilemattomaan betoniin
Hyväksytyt S-CSA- betoniruuvit on tarkoitettu läpiasennuksiin.
Vaatii vain pienen porareiän. Ei ennalta määriteltyä kiristysmomenttia.
Mahdollistaa pienet ankkurien keskinäiset ja reunaetäisyydet.
Ruuvi on täysin irrotettava.
ZN kuiviin sisätiloihin ja väliaikaiseen ulkokäyttöön

Yleiskatsaus
Muut koodit SNRO 1310835 / LVI 3255521
Tuotemateriaali Teräs, sähkösinkitty
Pakkaukset rasia (pussi): 100 / tukku: 500 / lava: 28000
Paino 19.0 kg / 1000

Käyttökohteet
Julkisivujen asennustelineet
Väliaikaiset kiinnitykset
Istuimet
Hyllyt
Kaapelihyllyt
Kaiteet, käsijohteet
Koolaukset

Kiinnitysalustat
Hyväksytty kohteisiin:
Halkeillut betoni
Ontelolaatta
Halkeilematon betoni
Sopii myös kohteisiin:
Luonnonkivi
Reikätiili
Täystiili
Täyskalkkihiekkatiili

Hyväksynnät:
ETA-16/0945 + DoPs
ETA-17/1009 + DoPs
TC 5905-19
CE 0809-CPR-1202
CE 0809-CPR-1238
Palonkestävyys (ETA-16/0945)
Palonkestävyys (ETA-17/1009)

Asennustiedot
Koko 6
Pituus (L) 80
Kärki T30
Kiinnitettävä ainespaksuus (Tfix ) 25/40
Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 9
Porareiän halkaisija (d0) ? 6
Min. porareiän syvyys 65/50
Porareiän syvyys (h1) 65/50
Asennussyvyys (Hnom) 55/40
Kiristysmomentti (Tinst) 14
Kannan halkaisija ? 14

Kiinnitysalusta

Kuormitus Asennussyvyys (hnom) Kuorm. suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 55 mm Veto 4.5 kN
Halkeilematon betoni C20/25 VRec 55 mm Leikkaus 5.6 kN
Halkeillut betoni C20/25 NRec 55 mm Veto 2.1 kN
Halkeillut betoni C20/25 VRec 55 mm Leikkaus 4.5 kN
Halkeilematon betoni C20/25 NRec 40 mm Veto 1.4 kN
Halkeilematon betoni C20/25 VRec 40 mm Leikkaus 3.1 kN
Halkeillut betoni C20/25 NRec 40 mm Veto 1.4 kN
Halkeillut betoni C20/25 VRec 40 mm Leikkaus 3.1 kN
Ontelolaatta, alakannaksen paksuus 25 mm NRec 40 mm Veto 0.5 kN
Ontelolaatta, alakannaksen paksuus 25 mm VRec 40 mm Leikkaus 0.5 kN
Ontelolaatta, alakannaksen paksuus 30 mm NRec 40 mm Veto 1.0 kN
Ontelolaatta, alakannaksen paksuus 30 mm VRec 40 mm Leikkaus 1.0 kN
Ontelolaatta, alakannaksen paksuus 40 mm NRec 40 mm Veto 1.4 kN
Ontelolaatta, alakannaksen paksuus 40 mm VRec 40 mm Leikkaus 1.4 kN
