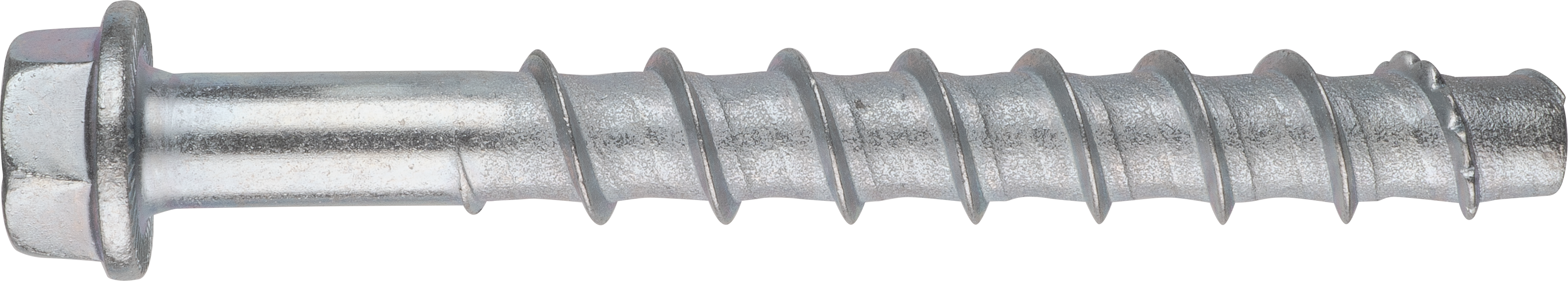

RUUVIANKKURI S-CSA+ HEX 10X160/75/105 SW15 ZN KUUSIOL.

Järeämmät ETA-hyväksytyt S-CSA+ -betoniruuvit raskaaseen kiinnittämiseen sekä muottitukiin
S-CSA+ betoniruuvit on tarkoitettu läpiasennuksiin.
Vaatii vain pienen porareiän. Ei ennalta määriteltyä kiristysmomenttia.
Mahdollistaa pienet ankkurien keskinäiset ja reunaetäisyydet.
Ruuvi on täysin irrotettavissa.
Seisminen suorituskykyluokka C2 (hef,2).
ZN kuiviin sisätiloihin.

Tuotteen yleiskatsaus
Pakkaus Kartonki: 25 / Pakkaus: 125 / Lava: 7000
Paino 109 g
EAN 6416031717833
Sopivat olosuhteet
Kuivat sisätilat

Käyttökohteet
Julkisivutelineet
Väliaikaiset kiinnitykset
Istuimet
Hyllyt
Kaapelihyllyt
Käsijohteet
Koolaukset

Kiinnitysalustat

Hyväksytty
Halkeillut betoni
Halkeilematon betoni

Sopii
Täystiili
Täyskalkkihiekkatiili

Tekniset tiedot
Pituus (L) 160 mm
Porareiän halkaisija (d0) 10 mm
Kiinnitettävä ainespaksuus (tfix,1) 105 mm
Kiinnitettävä ainespaksuus (tfix,2) 75 mm
Avainväli SW15
Kiinnitettävän aineen vapaareikä (df) 14 mm
Asennussyvyys (hnom,1) 55 mm
Asennussyvyys (hnom,2) 85 mm
Tehollinen asennussyvyys (hef,1) 42.5 mm
Tehollinen asennussyvyys (hef,2) 68 mm
Porareiän syvyys (h1,1) 65 mm
Porareiän syvyys (h1,2) 95 mm
Kannan halkaisija (dk) 20.5 mm
Kiristysmomentti max (Nm) (Tinst) 85
Minimi kiinnitysalustan paksuus (hmin,1) 100 mm
Minimi kiinnitysalustan paksuus (hmin,2) 130 mm
SNRO 1310893
LVI-numero 3255568

Hyväksynnät / sertifikaatit
ETA & DOP (ETA-20-0446)
Palohyväksyntä (ETA-20-0446)
Seisminen hyväksyntä (ETA-20-0446)
CE-merkki (ETA-20-0446)

Kiinnitysalusta K.tyyppi As.syv. K.suunta K.arvo
Halkeilematon betoni C20/25 NRec 85 mm Veto 13.1 kN
Halkeilematon betoni C20/25 VRec 85 mm Leikkaus 20.1 kN
Halkeilematon betoni C20/25 NRec 55 mm Veto 6.5 kN
Halkeilematon betoni C20/25 VRec 55 mm Leikkaus 18.2 kN
Halkeillut betoni C20/25 NRec 85 mm Veto 9.0 kN
Halkeillut betoni C20/25 VRec 85 mm Leikkaus 20.1 kN
Halkeillut betoni C20/25 NRec 55 mm Veto 3.6 kN
Halkeillut betoni C20/25 VRec 55 mm Leikkaus 13.6 kN
