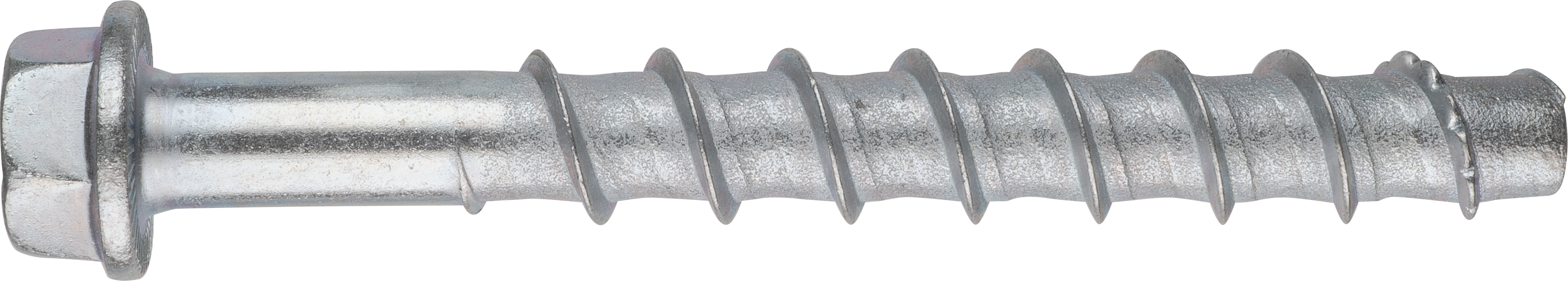

RUUVIANKKURI S-CSA+ HEX 14X130/15/65 SW24 ZN KUUSIOLAIPPAK.

Järeämmät ETA-hyväksytyt S-CSA+ -betoniruuvit raskaaseen kiinnittämiseen sekä muottitukiin
S-CSA+ betoniruuvit on tarkoitettu läpiasennuksiin.
Vaatii vain pienen porareiän. Ei ennalta määriteltyä kiristysmomenttia.
Mahdollistaa pienet ankkurien keskinäiset ja reunaetäisyydet.
Ruuvi on täysin irrotettava.
Tyyppi WOF = kuusiokanta ilman laippaa
Seisminen suorituskykyluokka C2 (hef-2).
ZN kuiviin sisätiloihin.

Muut koodit SNRO 1324003 / LVI 3255575
Tuotemateriaali: Teräs, sähkösinkitty

Käyttökohteet
Julkisivujen asennustelineet
Väliaikaiset kiinnitykset
Istuimet
Hyllyt
Kaapelihyllyt
Kaiteet, käsijohteet
Koolaukset

Kiinnitysalustat
Hyväksytty kohteisiin:
Halkeillut betoni
Halkeilematon betoni

Sopii myös kohteisiin:
Täystiili
Täyskalkkihiekkatiili

Hyväksynnät / Todistukset
ETA-20/0446 + DoPs
CE 0809-CPR-20006568
Palokestävyys ETA-20/0446
RE USEZ-21.8-2136
Seismisten kuormitusten kesto ETA-20/0446

Asennustiedot:
Koko 14, nimellimitta 16
Pituus (L) 130
Avainväli (SW) 24
Kiinnitettävä ainespaksuus (Tfix ) 15/65
Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 17-18
Porareiän halkaisija (d0) Ø14
Min. porareiän syvyys 125/75
Porareiän syvyys (h1) 125/75
Asennussyvyys (Hnom) 115/65
Kiristysmomentti (Tinst) max 100
Kannan halkaisija Ø 29,5

Suorituskyky
alusta K.tyyppi As.syv. K.suunta K.arvo
Halkeilematon betoni C20/25 NRec 115 mm Veto 20.0 kN
Halkeilematon betoni C20/25 VRec 115 mm Leikkaus 37,1 kN
Halkeilematon betoni C20/25 NRec 65 mm Veto 7.1 kN
Halkeilematon betoni C20/25 VRec 65 mm Leikkaus 26.8 kN
Halkeillut betoni C20/25 NRec 115 mm Veto 14.3 kN
Halkeillut betoni C20/25 VRec 115 mm Leikkaus 37,1 kN
Halkeillut betoni C20/25 NRec 65 mm Veto 4.0 kN
Halkeillut betoni C20/25 VRec 65 mm Leikkaus 18,7 kN
