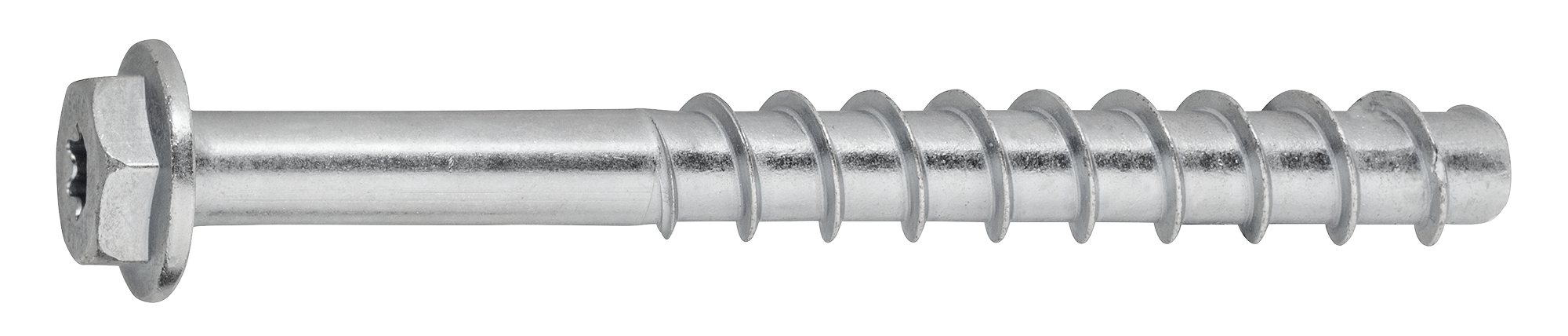

RUUVIANKKURI S-CSA HEX 6X60/5/20 ZNSW13 KUUSIOL.

ETA- hyväksytty 6/8/10 betoniruuvi halkeilleeseen ja halkeilemattomaan betoniin
Hyväksytyt S-CSA- betoniruuvit on tarkoitettu läpiasennuksiin.
Vaatii vain pienen porareiän. Ei ennalta määriteltyä kiristysmomenttia.
Mahdollistaa pienet ankkurien keskinäiset ja reunaetäisyydet.
Ruuvi on täysin irrotettava.
ZN kuiviin sisätiloihin.

Muut koodit SNRO 1310052 / LVI 3255504
Tuotemateriaali Teräs, sähkösinkitty
Paino 20.3 kg / 1000

Käyttökohteet:
Julkisivujen asennustelineet
Väliaikaiset kiinnitykset
Istuimet
Hyllyt
Kaapelihyllyt
Kaiteet, käsijohteet
Koolaukset

Kiinnitysalustat:
Hyväksytty kohteisiin:
Halkeillut betoni
Ontelolaatta
Halkeilematon betoni
Sopii myös kohteisiin:
Täystiili
Täyskalkkihiekkatiili

Hyväksynnät / Todistukset
ETA-16/0945 + DoPs
ETA-17/1009 + DoPs
CE 0809-CPR-1202
ce 0809-CPR-1238
Palonkestävyys (ETA-16/0945)
Palonkestävyys (ETA-17/1009)

Asennustiedot
Koko 6
Pituus (L) 60
Avainväli (SW) 13
Kärki T30
Kiinnitettävä ainespaksuus (Tfix ) 5/20

Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 9
Porareiän halkaisija (d0) Ø 6
Min. porareiän syvyys 65/50
Porareiän syvyys (h1) 65/50
Asennussyvyys (Hnom) 55/40
Kiristysmomentti (Tinst) 14

Kannan halkaisija Ø 16,5

Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 55 mm Veto 4.5 kN
Halkeilematon betoni C20/25 VRec 55 mm Leikkaus 5.6 kN
Halkeillut betoni C20/25 NRec 55 mm Veto 2.1 kN
Halkeillut betoni C20/25 VRec 55 mm Leikkaus 4.5 kN
Halkeilematon betoni C20/25 NRec 40 mm Veto 1.7 kN
Halkeilematon betoni C20/25 VRec 40 mm Leikkaus 5.4 kN
Halkeillut betoni C20/25 NRec 40 mm Veto 1.7 kN
Halkeillut betoni C20/25 VRec 40 mm Leikkaus 5.4 kN
Ontelolaatta, alakannaksen paksuus 25 mm NRec 40 mm Veto 1.2 kN
Ontelolaatta, alakannaksen paksuus 25 mm VRec 40 mm Leikkaus 1.2 kN
