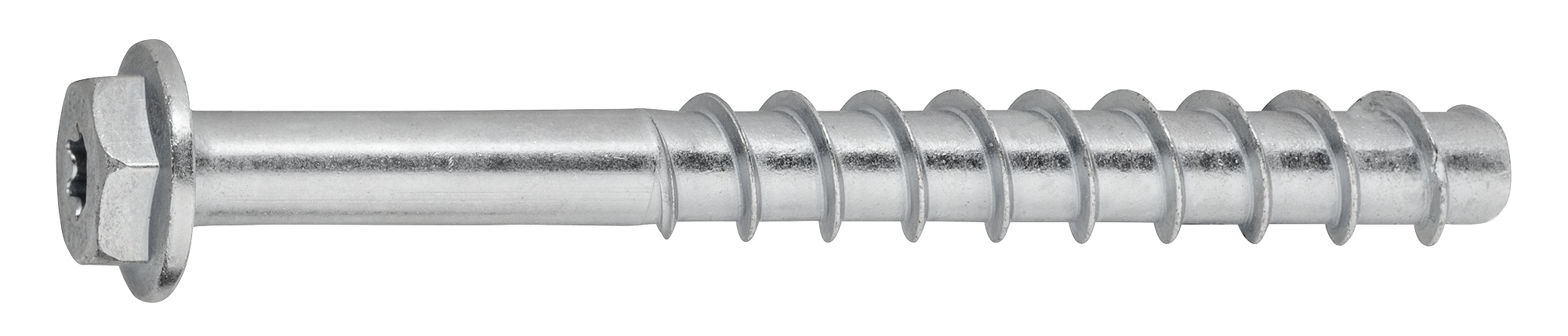

RUUVIANKKURI S-CSA HEX 6x35/1 ZN SW13 KUUSIOL.

ETA- hyväksytty 6/8/10 betoniruuvi halkeilleeseen ja halkeilemattomaan betoniin
  Hyväksytyt S-CSA- betoniruuvit on tarkoitettu läpiasennuksiin.
  Vaatii vain pienen porareiän. Ei ennalta määriteltyä kiristysmomenttia.
  Mahdollistaa pienet ankkurien keskinäiset ja reunaetäisyydet.
  Ruuvi on täysin irrotettava.
  ZN kuiviin sisätiloihin.

Muut koodit SNRO 1324005 / LVI 3255596
Tuotemateriaali Teräs, sähkösinkitty
Pakkaukset rasia (pussi): 100 / tukku: 500 / lava: 28000
Paino 16.0 kg / 1000
GTIN-13 6416031713040

Käyttökohteet
  Julkisivujen asennustelineet
  Väliaikaiset kiinnitykset
  Istuimet
  Hyllyt
  Kaapelihyllyt
  Kaiteet, käsijohteet
  Koolaukset

Kiinnitysalustat
Hyväksytty kohteisiin:
  Halkeillut betoni
  Ontelolaatta
  Halkeilematon betoni

Sopii myös kohteisiin:
  Täystiili
  Täyskalkkihiekkatiili

HVÄKSYNNÄT
ETA-17/1009
CE 0809-CPR-1238
Palokestävyys ETA-17/1009

Asennustiedot
Koko 6
Pituus (L) 36
Avainväli (SW) 13
Kärki T30
Kiinnitettävä ainespaksuus (Tfix ) 1

Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 9
Porareiän halkaisija (d0) ? 6
Min. porareiän syvyys 45
Porareiän syvyys (h1) 45
Asennussyvyys (Hnom) 35
Kiristysmomentti (Tinst) 14
Kannan halkaisija ? 16,5

Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 35 mm Veto 1.4 kN
Halkeilematon betoni C20/25 VRec 35 mm Leikkaus 5.4 kN
Halkeillut betoni C20/25 NRec 35 mm Veto 1.4 kN
Halkeillut betoni C20/25 VRec 35 mm Leikkaus 5.4 kN
Ontelolaatta, alakannaksen paksuus 25 mm NRec 35 mm Veto 1.2 kN
Ontelolaatta, alakannaksen paksuus 25 mm VRec 35 mm Leikkaus 1.2 kN
