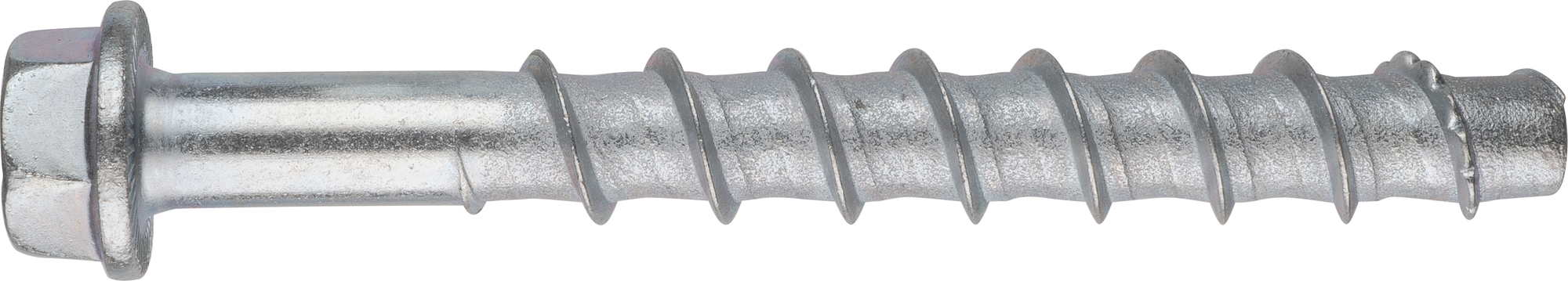

RUUVIANKKURI S-CSA+ HEX 8X100/35/50) ZN KUUSIOL.

Järeämmät ETA-hyväksytyt S-CSA+ -betoniruuvit raskaaseen kiinnittämiseen sekä muottitukiin
  S-CSA+ betoniruuvit on tarkoitettu läpiasennuksiin.
  Vaatii vain pienen porareiän. Ei ennalta määriteltyä kiristysmomenttia.
  Mahdollistaa pienet ankkurien keskinäiset ja reunaetäisyydet.
  Ruuvi on täysin irrotettavissa.
  Seisminen suorituskykyluokka C2 (hef,2).
  ZN kuiviin sisätiloihin.

Yleiskatsaus
Muut koodit
SNRO 1310883
LVI-numero 3255558

Tuotemateriaali Teräs, sähkösinkitty
Pakkaukset rasia (pussi): 50 / tukku: 250 / lava: 14000

Paino 47.4 kg / 1000

Käyttökohteet:
Julkisivujen asennustelineet
Väliaikaiset kiinnitykset
Istuimet
Hyllyt
Kaapelihyllyt
Kaiteet, käsijohteet
Koolaukset

Kiinnitysalustat
Hyväksytty kohteisiin:
Halkeillut betoni
Halkeilematon betoni

Sopii myös kohteisiin:
Täystiili
Täyskalkkihiekkatiili

Asennustiedot
Koko 8
Pituus (L) 100
Kierre (f) 80
Avainväli (SW) 13

Kiinnitettävä ainespaksuus (Tfix ) 35/50

Asennusohjeet:
Kiinnitettävän aineen vapaareikä (Df) 12
Porareiän halkaisija (d0) Ø 8
Porareiän syvyys (h1) 75/60
Asennussyvyys (Hnom) 65/50
Kiristysmomentti (Tinst) 45

Kannan halkaisija Ø 17,5

Hyväksynnät:
ETA & DOP (ETA-20-0446)
CE-merkki (ETA-20-0446)
Palohyväksyntä (ETA-20-0446)
Seisminen hyväksyntä (ETA-20-0446)

Kiinnitysalusta Kuormitustyyppi Asennussyvyys(hnom) Kuormituksen suunta Kuormitusarvo
Halkeillut betoni, C20/25 NRec 50 mm Jännitys 3,1 kN
Halkeillut betoni, C20/25 VRec 50 mm Leikkaus 10,9 kN
Halkeillut betoni, C20/25 NRec 65 mm Jännitys 5,7 kN
Halkeillut betoni, C20/25 VRec 65 mm Leikkaus 12,3 kN
Halkeilematon betoni, C20/25 NRec 50 mm Jännitys 5,7 kN
Halkeilematon betoni, C20/25 VRec 50 mm Leikkaus 10,9 kN
Halkeilematon betoni, C20/25 NRec 65 mm Jännitys 8,8 kN
Halkeilematon betoni, C20/25 VRec 65 mm Leikkaus 12,3 kN
