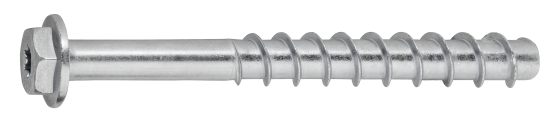

RUUVIANKKURI S-CSA+ HEX 8X55/5 KUUSIOL.

Järeämmät ETA-hyväksytyt S-CSA+ -betoniruuvit raskaaseen kiinnittämiseen sekä muottitukiin (Koot: 8/10/14 mm)
  S-CSA+ betoniruuvit on tarkoitettu läpiasennuksiin.
  Vaatii vain pienen porareiän. Ei ennalta määriteltyä kiristysmomenttia.
  Mahdollistaa pienet ankkurien keskinäiset ja reunaetäisyydet.
  Ruuvi on täysin irrotettava.
  Tyyppi WOF = kuusiokanta ilman laippaa
  Seisminen suorituskykyluokka C2 (hef-2).
  ZN kuiviin sisätiloihin.

Muut koodit SNRO 1310879 / LVI 3255554
Tuotemateriaali Teräs, sähkösinkitty
Pakkaukset rasia (pussi): 50 / tukku: 250 / lava: 14000
Paino 30.5 kg / 1000
GTIN-13 6416031717000

Julkisivujen asennustelineet
Väliaikaiset kiinnitykset
Istuimet
Hyllyt
Kaapelihyllyt
Kaiteet, käsijohteet
  Koolaukset

Kiinnitysalustat
Hyväksytty kohteisiin:
  Halkeillut betoni
  Halkeilematon betoni
Sopii myös kohteisiin:
  Täystiili
  Täyskalkkihiekkatiili

Hyväksynnät / Todistukset
ETA-20/0446 + DoPs
0809-CPR-20006568
Palonkestävyys (ETA-20/0446)

Tekniset tiedot
Asennustiedot
Koko 8
Pituus (L) 55
Avainväli (SW) 13
Kiinnitettävä ainespaksuus (Tfix ) 5

Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) 10,8-12
Porareiän halkaisija (d0) ? 8
Min. porareiän syvyys 60
Porareiän syvyys (h1) 60
Asennussyvyys (Hnom) 50
Kiristysmomentti (Tinst) max 45

Kannan halkaisija ? 17,5

Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 50 mm Veto 5.7 kN
Halkeilematon betoni C20/25 VRec 50 mm Leikkaus 10.9 kN
Halkeillut betoni C20/25 NRec 50 mm Veto 3.1 kN
Halkeillut betoni C20/25 VRec 50 mm Leikkaus 10.9 kN
