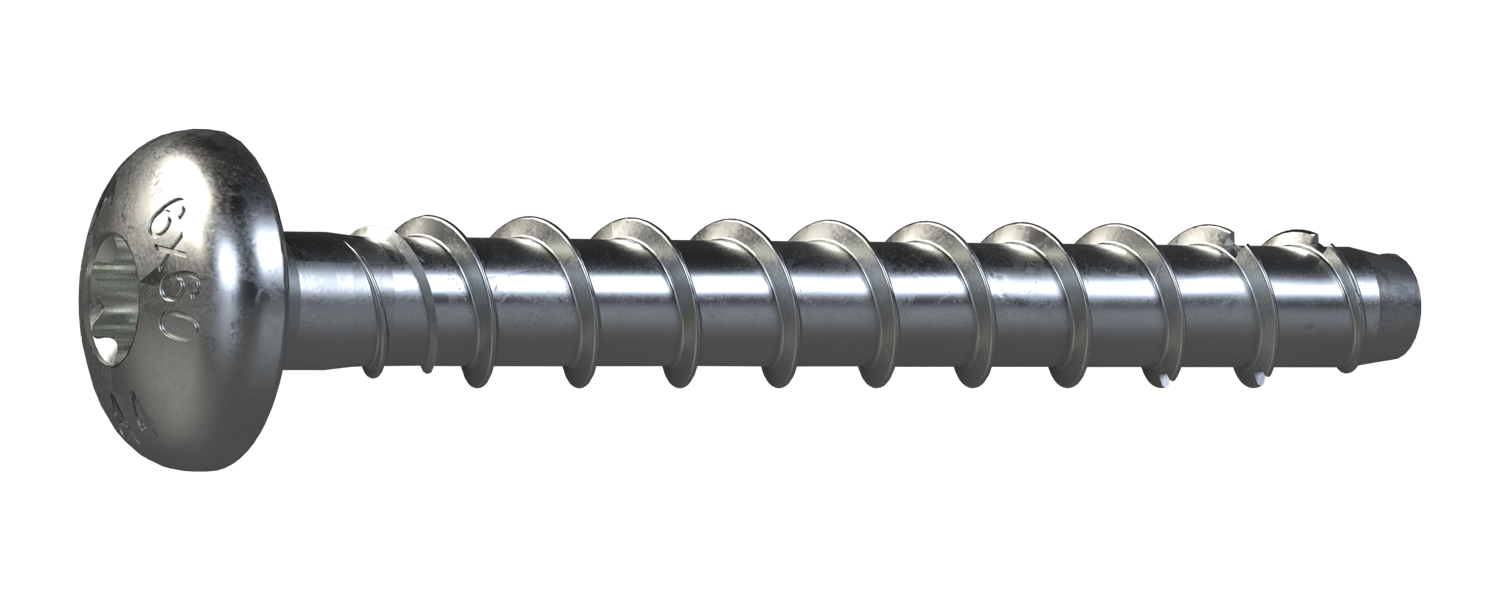

RUUVIANKKURI S-CSA P 6X50/5 A4 TX30 KUPUKANTA

ETA- hyväksytty kupukantainen A4 betoniruuvi halkeilleeseen ja halkeilemattomaan betoniin (Koko: 6 mm)
  S-CSA A4 betoniruuvit on tarkoitettu läpiasennuksiin.
  Vaatii vain pienen porareiän. Ei ennalta määriteltyä kiristysmomenttia.
  Mahdollistaa pienet ankkurien keskinäiset ja reunaetäisyydet.
  Ruuvi on täysin irrotettava.
  HST A4 sisä-, ulko- ja teollisuuskäyttöön.

Muut koodit SNRO 1324156 / LVI 3255745
Tuotemateriaali Teräs, haponkestävä A4
Pakkaukset rasia (pussi): 100 / tukku: 500 / lava: 28000
Paino 16.0 kg / 1000
GTIN-13 6416031719936

Käyttökohteet
  Julkisivujen asennustelineet
  Väliaikaiset kiinnitykset
  Istuimet
  Hyllyt
  Kaapelihyllyt
  Kaiteet, käsijohteet
  Koolaukset
Kiinnitysalustat

Hyväksytty kohteisiin:
  Halkeillut betoni
  Halkeilematon betoni
Sopii myös kohteisiin:
  Täystiili
  Täyskalkkihiekkatiili

Hyväksynnät / Todistukset
ETA-22/0413 + DoPs
0809-CPR-22005551
Palonkestävyys (ETA-22/0413)

Asennustiedot
Koko 6
Pituus (L) 50
Kärki T30
Kiinnitettävä ainespaksuus (Tfix ) 5

Asennusohjeet
Kiinnitettävän aineen vapaareikä (Df) = 9
Porareiän halkaisija (d0) ? 6
Min. porareiän syvyys = 55
Porareiän syvyys (h1) = 55
Asennussyvyys (Hnom) 45
Kiristysmomentti (Tinst) max 14

Kannan tiedot
Kannan halkaisija ? 14,5
Kannan korkeus 5

Suorituskyky
Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeilematon betoni C20/25 NRec 45 mm Veto 2.9 kN
Halkeilematon betoni C20/25 VRec 45 mm Leikkaus 6.8 kN
Halkeillut betoni C20/25 NRec 45 mm Veto 1.2 kN
Halkeillut betoni C20/25 VRec 45 mm Leikkaus 6.8 kN
