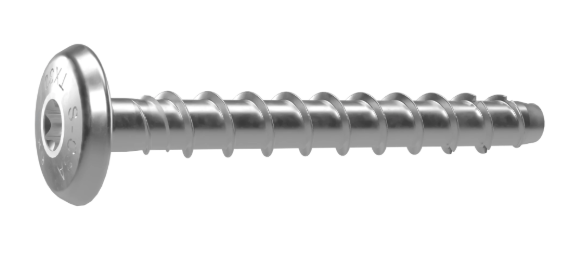

RUUVIANKKURI S-CSA P FL 6X60/5/20 ZN TX30 LITTEÄKUPUK

ETA- hyväksytty 6 mm betoniruuvi halkeilleeseen ja halkeilemattomaan betoniin
Hyväksytyt S-CSA- betoniruuvit on tarkoitettu läpiasennuksiin.
Vaatii vain pienen porareiän. Ei ennalta määriteltyä kiristysmomenttia.
Mahdollistaa pienet ankkurien keskinäiset ja reunaetäisyydet.
Ruuvi on täysin irrotettava.
ZN kuiviin sisätiloihin.

Tuotteen yleiskatsaus
Pakkaus Pahvilaatikko: 50 / Pakkaus: 250 / Lava: 14000
Paino 16.9 g
EAN 6416031715594
Materiaali Teräs
Pinta Sähkösinkitty

Tekniset tiedot
Pituus (L) 60 mm
Porareiän halkaisija (d0) 6 mm
Kiinnitettävä ainespaksuus (tfix,1) 20 mm
Kiinnitettävä ainespaksuus (tfix,2) 5 mm
Kiinnitettävän aineen vapaareikä (df) 9 mm
Asennussyvyys (hnom,1) 40 mm
Asennussyvyys (hnom,2) 55 mm
Tehollinen asennussyvyys (hef,1) 31.9 mm
Tehollinen asennussyvyys (hef,2) 42.5 mm
Porareiän syvyys (h1,1) 50 mm
Porareiän syvyys (h1,2) 65 mm
Kannan halkaisija (dk) 17.4 mm
Kannan korkeus 3.5 mm
Kiristysmomentti max (Nm) (Tinst) 14
Minimi kiinnitysalustan paksuus (hmin,1) 100 mm
Minimi kiinnitysalustan paksuus (hmin,2) 100 mm
SNRO 1324232
LVI-numero 3255752

Hyväksynnät / sertifikaatit
ETA & DOP (ETA-16/0945)
CE-merkki (ETA-16/0945)
Palohyväksyntä (ETA-16/0945)
ETA & DOP (ETA-17/1009)
CE-merkki (ETA-17/1009)
Palohyväksyntä (ETA-17/1009)

Suorituskyky
Kiinnitysalusta Kuormituksen tyyppi Asennussyvyys (hnom) Kuormituksen suunta Kuormitusarvo
Halkeillut betoni, C20/25 NRec 40 mm Veto 1,7 kN
Halkeillut betoni, C20/25 VRec 40 mm Leikkaus 5,4 kN
Halkeillut betoni, C20/25 NRec 55 mm Veto 2,1 kN
Halkeillut betoni, C20/25 VRec 55 mm Leikkaus 4,5 kN
Ontelolaatta, alalaipan paksuus 25 mm NRec 40/35 mm Veto 1,2 kN
Ontelolaatta, alalaipan paksuus 25 mm VRec 40/35 mm Leikkaus 1,2 kN
Halkeilematon betoni, C20/25 NRec 40 mm Veto 1,7 kN
Halkeilematon betoni, C20/25 VRec 40 mm Leikkaus 5,4 kN
Halkeilematon betoni, C20/25 NRec 55 mm Veto 4,5 kN
Halkeilematon betoni, C20/25 VRec 55 mm Leikkaus 5,6 kN
